Elektro- und Medien-Bodentanks

Unterflur-Verteiler für drinnen und draußen mit Steckdosen, Netzwerkanschlüssen, Wasser, Abwasser, Druckluft ...



Alle unsere hier gezeigten Bodentanks entsprechen der Schutzart IP68 = wasserdicht dauerhaft unter Wasser, weil IP67 oder darunter nur kurzzeitige Wasserdichtigkeit bedeutet und für heutige Nassreinigungsmaschinen, Regen und die zunehmenden Hochwassersituationen nicht mehr reichen würde. Bodentanks werden auch bezeichnet als Edelstahlbodentank, Bodentank Elektro, Unterflurtank, Unterflurverteiler, Bodendose, Bodensteckdose, Senkverteiler, Medientank oder Bodenelektrant.

In unseren Bodentanks werden Steckdosen für die Stromversorgung, Wandsteckdosen und andere Geräte aller namhaften Hersteller in modernster Modultechnik kombiniert und vor Nässe geschützt. Für Innenbereiche wie Restaurants, Kantinen, Shopping-Malls oder Arbeitsplätze in der Industrie, für Außenbereiche wie Marktplätze, Bahnhöfe oder Flughäfen. Ebenengleich im Boden eingelassen fügen sie sich optisch unauffällig in jedes Umfeld ein und sind durch modulare Bestückung die flexible und nachhaltige Lösung für Ihr Bauvorhaben.

Standardabmessungen gehen von 300 x 300 x 120 mm bis 600 x 600 x 600 mm. Die Deckel aus 15 mm Edelstahl sind überfahrbar mit lieferbaren Radauflasten von 2 bis 40 to., also LKW-fest. Alle Bodentanks werden individuell für die Fliesen- bzw. Belagdicke des jeweiligen Bauvorhabens angefertigt, etwa für Estrich in einer Werkshalle, Fliesen im Supermarkt, Terrazzo in Shopping Malls oder Parkett für Veranstaltungsräume. Fliesen und Granitplatten können wir Ihnen dazu passend und mit Leitungsauslass in jeder individuellen Belaggsdicke bis 40 mm ohne Aufpreis für jeden Einsatzort zuscnneiden.



StarConnex-Bodentank in Einkaufszentrum



Durch die Möglichkeit der Anbindung an Estrichkanäle und optional modulare Bestückung bleibt die Nutzung nachhaltig flexibel. Steckdosen wie deutsch/österreichischer, schweizer, belgisch-französischer und US-amerikanischer Norm können frei kombiniert werden, unterschiedliche Stromkreise können räumlich getrennt werden. Als reine Medientanks bieten wir Ausführungen mit Lochbildern etwa für Neutrik D-Form an. Für Fußbodenheizungen bieten wir Bodentanks mit Heizungsverteilern oder dafür vorgerüstet an. Sonderanfertigungen und ein breites Leitungsauslassdeckel-Sortiment ergänzen die optimale Anpassung an jedes Umfeld im Innen- und Außenbereich, ob Industriehalle, Marktplatz, Bahnhof,  Labor oder Shopping Mall.

Für Fragen, Wünsche und Anregungen finden Sie oben unter KONTAKT Telefon- Mail- und Fax-Angaben.

Brauchen Sie schnell einen Preis? Dann klicken Sie bitte einfach rechts am Ende der betreffenen Bodentank-Beschreibung auf ANFRAGEN.



Beispiele im Innenbereich

Beispiele im Außenbereich

Planungshilfe

Bestückungs-Module

Leitungsauslassdeckel-Sortiment

StarConnex Bodentanks sind Spitzenerzeugnisse aus eigener deutscher Fertigung. Als Bodentank-Hersteller sind uns auch Sonderanfertigungen möglich.

BODENTANKS Größe 300 x 300 mm

TYP
Bodentank Typ TAMM
Wasserdicht IP68

Radauflast 3 to.
(max. 20 to.)

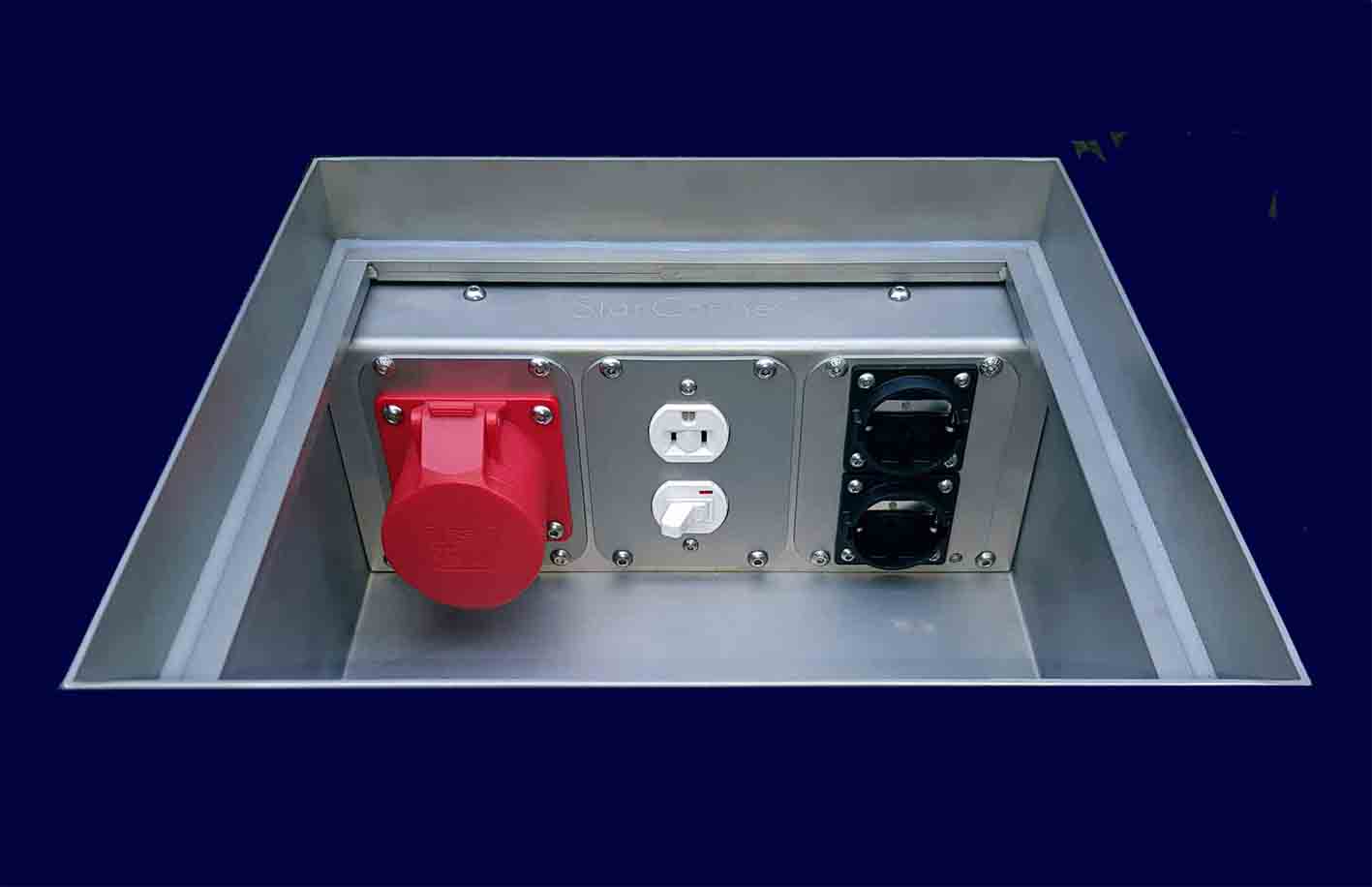

Edelstahl-Bodentank Typ TAMM, mit EU- und US-Steckdosen

ABMESSUNGEN:

L 300 / B 300 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

3 Plätze für Bestückungsmodule Größe M3 = 109 x 89 mm.

Ausführung für Elektrobestückung. Kombination mit Zuwasser ist bei dieser Größe nicht möglich.

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort ist ein Abfluss-Modul M3-321 erforderlich.

Abstand zwischen Modulplatz und Bodentankwand gegenüber 236 mm. Hinter den Steckdosen kann der Raum in Sektionen für verschiedene Spannungen geteilt werden.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ TAMM
Wasserdicht IP68

Radauflast 3 to.
(max. 20 to.)

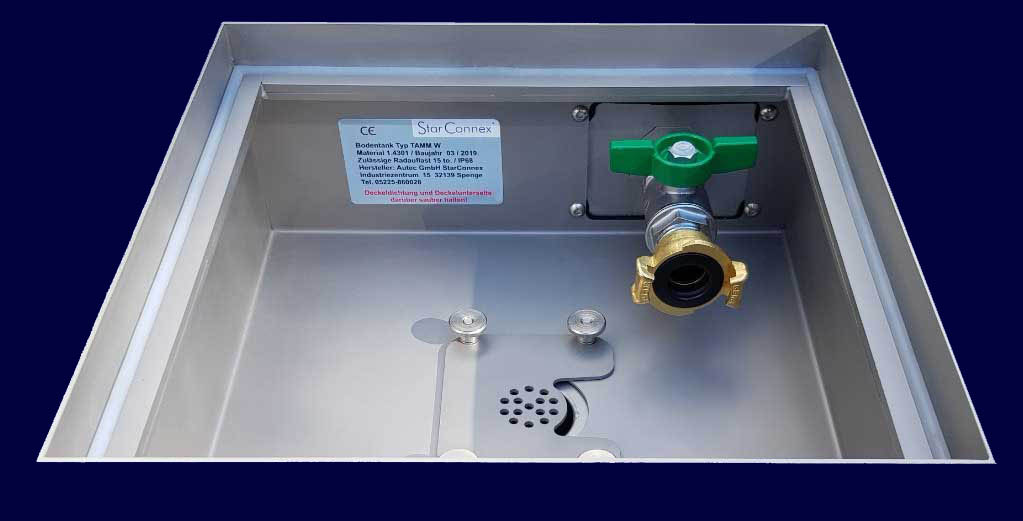

Bodentank Typ TAMM, mit Zuwasser- und Abwasseranschluss, mit Siphon DN50

ABMESSUNGEN:
L 300 / B 300 / Höhe 150 mm, wahlweise 120 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

1 Platz für Bestückungs-Modul Größe 3 = 109 x 89 mm
Im Bild TAMM flache Ausführung und nur für Wasser und Abwasser.

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.

Der Abstand zwischen Modulplatz und Bodentankwand gegenüber ist 296 mm.

Zuwasseranschluss außen 1-1/4" AG. Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden. Für Rückfluss-Verhinderer und Wasserzähler ist dieser Bodentank zu klein.

TYP
Bodentank Typ TAMM
Wasserdicht IP68

Radauflast 3 to.
(max. 20 to.)
Bodentank Typ TAMM mit Zuwasser- und Storz-Abwasseranschluss

ABMESSUNGEN:
L 300 / B 300 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

2 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
Im Bild TAMM Ausführung mit Storz-Kupplung für Abwasser, unterseitig mit Anschlussgewinde 2" AG. Es sind auch 2 Zuwasseranschlüsse möglich.

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH

Der Abstand zwischen Modulplatz und Bodentankwand gegenüber ist 296 mm.

Zuwasseranschluss außen 1-1/4" AG. Ausführung zur Montage auf Rohbeton. Für Montage auf Estrichkanal oder in Hohlboden kann der Zuwasseranschluss auch unterseitig vorgesehen werden. Für Rückfluss-Verhinderer und Wasserzähler ist dieser Bodentank zu klein.

TYP
Bodentank Typ TELGTE
Wasserdicht IP68

Radauflast 3 to.
(max. 20 to.)

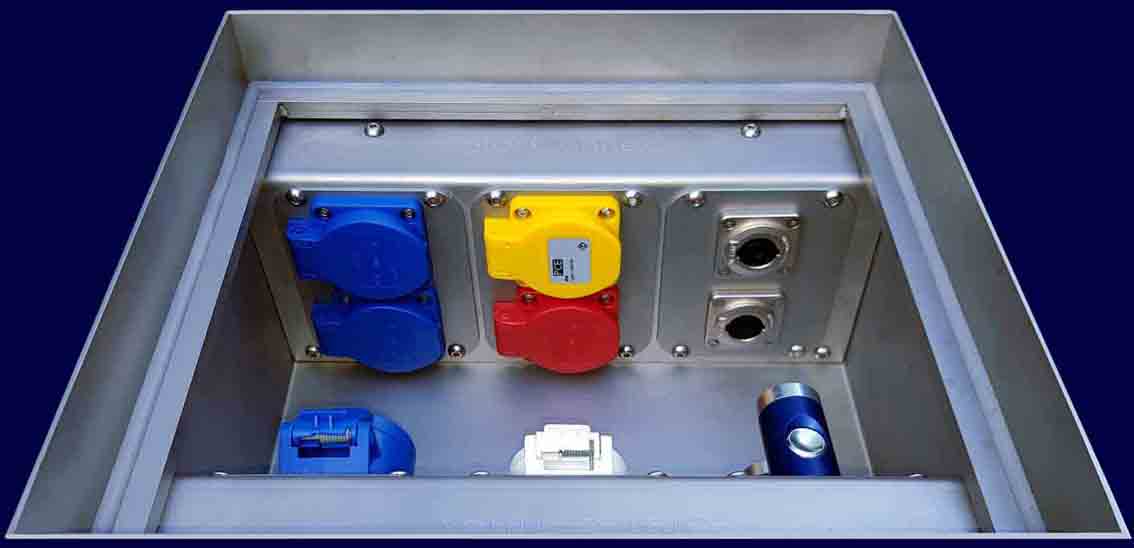

Bodentank Typ TELGTE, mit 6 Bestückungs-Modulen für Elektro, Daten und Druckluft



ABMESSUNGEN:
L 300 / B 300 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

6 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel



INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 176 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

BODENTANKS Größe 400 x 400 mm

TYP
Bodentank Typ UCHTE
Wasserdicht IP68

Radauflast 20 to.
(max. 40 to.)
Bodentank Typ UCHTE, Ausführung für Deckel mit Wanne zum Auspflastern

ABMESSUNGEN:
L 400 / B 400 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-40 to.

4 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
3 Plätze bei scharniertem Deckel

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 336 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ UELZE
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

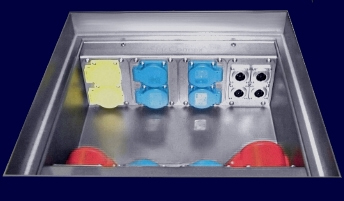

Bodentank Typ UELZE, mit Schuko-Steckdosen, CEE-Steckdose, Daten, Neutrik-LXR-Steckdosen

ABMESSUNGEN:
L 400 / B 400 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

8 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

6 Plätze bei scharniertem Deckel

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 276 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ ULMEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

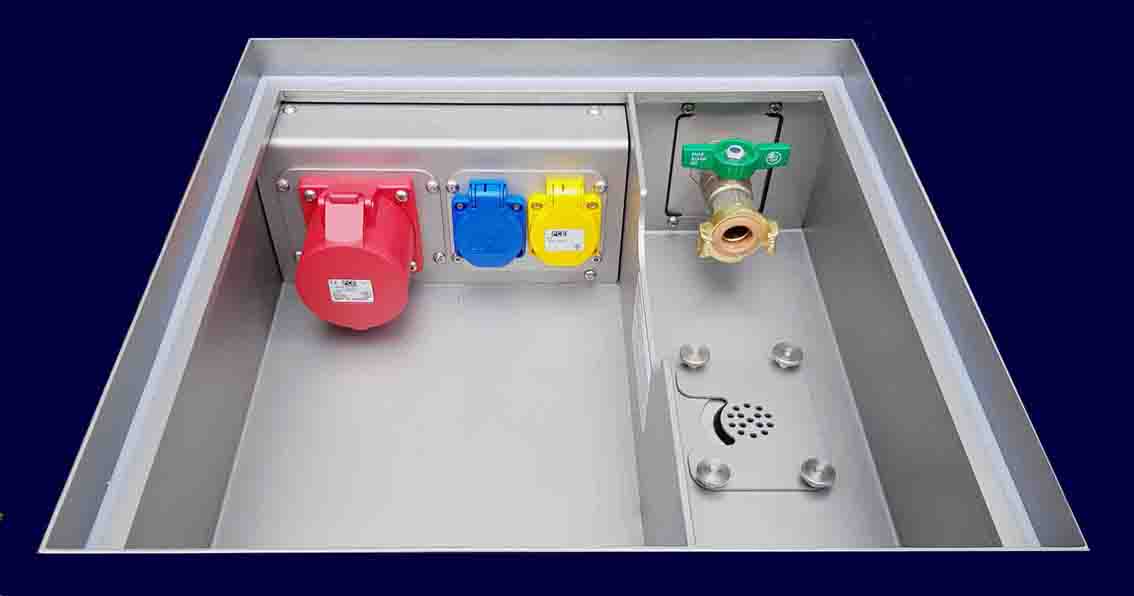

Bodentank Typ ULMEN mit Steckdosen, Zuwasser- und Abwasseranschluss

ABMESSUNGEN:
L 400 / B 400 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

2 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser oder Verteiler.

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 336 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ UMKIRCH
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

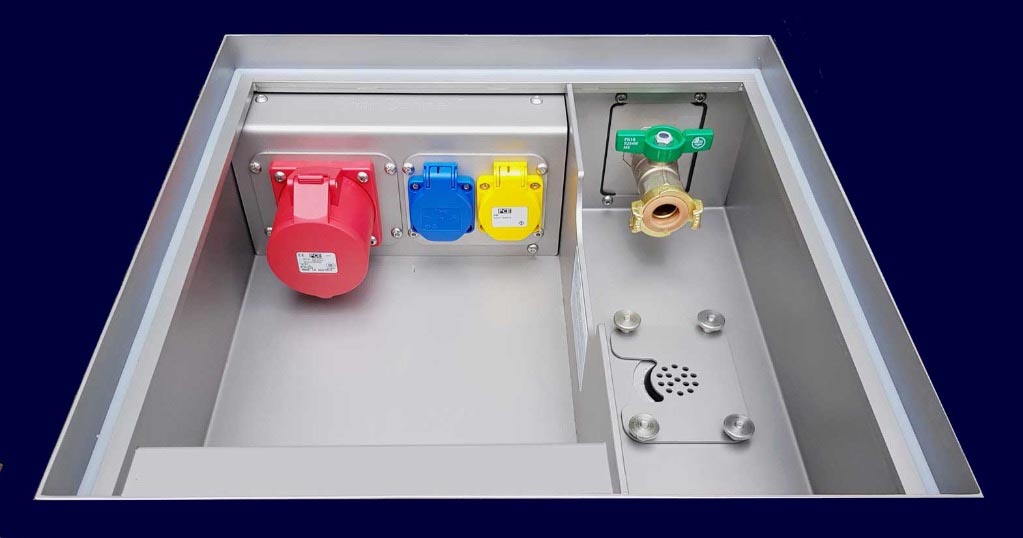

Bodentank Typ UMKIRCH, 4 Module Elektro und separates Fach für Verteiler oder Wasser/Abwasser

ABMESSUNGEN:
L 400 / B 400 / Höhe 150 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

4 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

2 Plätze für Module 89 x 109 mm in separatem Fach, z.B. für Zuwasser oder Verteiler

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 336 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden

TYP
Bodentank Typ UNDELOH
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

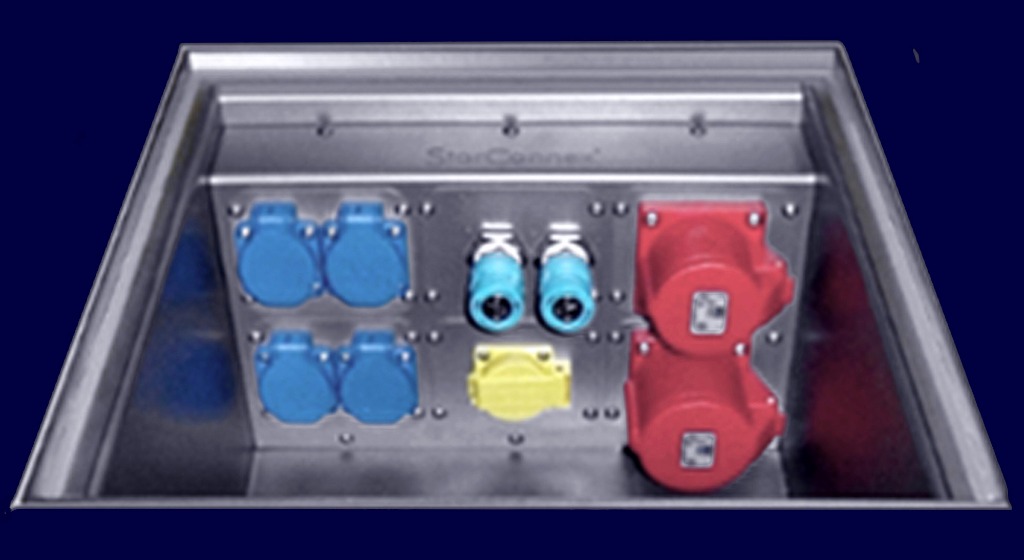

Bodentank Typ UNDELOH, mit Schukosteckdosen, CEE, Doppeldaten RJ45 Kat.6, Druckluft

ABMESSUNGEN:
L 400 / B 400 / Höhe 250 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

6 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 336 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ UNNAU
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 400 / B 400 / Höhe 250 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

12 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 276 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ URSBERG
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

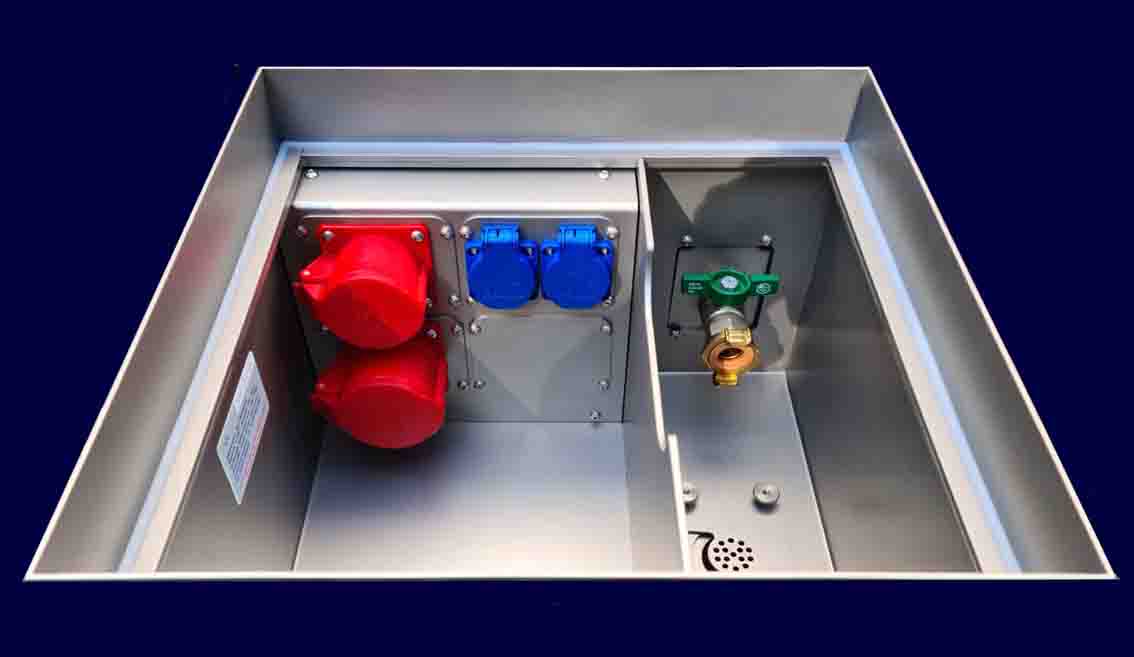

Bodentank Typ URSBERG, bis 4x CEE 32A + Zuwasser- und Abwasseranschluss

ABMESSUNGEN:
L 400 / B 400 / Höhe 250 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

4 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 336 mm.

2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 8 TE unbestückt.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ USEDOM
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 400 / B 400 / Höhe 250 mm

Deckel abnehmbar, IP68, Radauflast 1-20 to.

8 Plätze für Bestückungs-Module Größe M3 = 109 x 89 mm

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 276 mm.
2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 8 TE unbestückt.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

BODENTANKS Größe 500 x 500 mm

TYP
Bodentank Typ VACHA
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Bodentank Typ VACHA, V2A, wasserdicht IP68, bis 5 CEE 32A oder 10 Schuko

ABMESSUNGEN:
L 500 / B 500 / Höhe 150 mm,
Höhe bei scharniertem Deckel 190 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

5 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 4x 436 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VAHLDORF
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 500 / B 500 / Höhe 150 mm
Höhe bei scharniertem Deckel 190 mm.

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.
10 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 376 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VECHTA
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

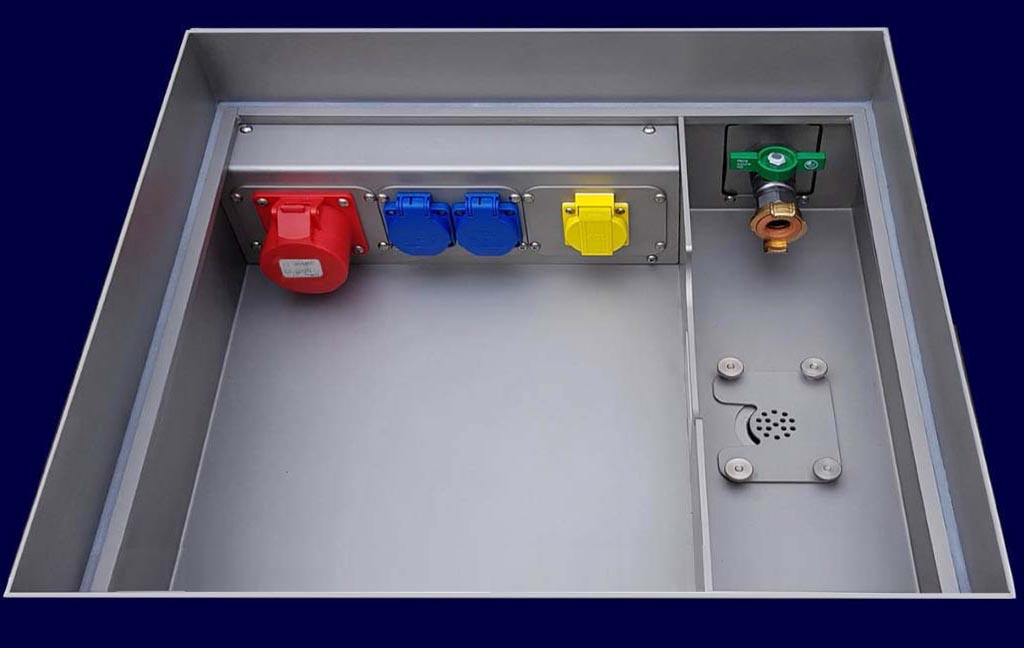

Bodentank Typ VECHTA, wasserdicht IP68, LKW-fest, 3 Steckdosenmodule, Wasser, Abwasser

ABMESSUNGEN:
L 500 / B 500 / Höhe 150 mm
Höhe bei scharniertem Deckel und Zuwasser 190 mm
Höhe bei scharniertem Deckel und Verteiler 250 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

Bis 4 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 436 mm.
2 Plätze für Module 89 x 109 mm in separatem Fach,
z .B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 10 TE unbestückt.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VELGAST
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

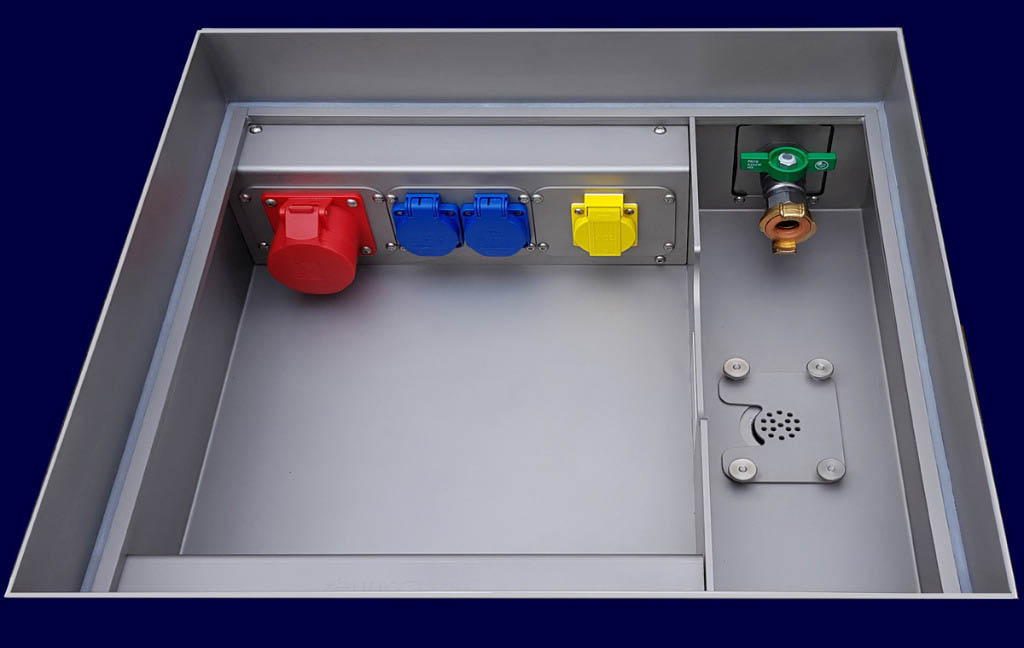

Bodentank Typ VELGAST, 6 Module M3 sowie Zuwasser und Abwasser

ABMESSUNGEN:
L 500 / B 500 / Höhe 150 mm

Bei Verteiler kein scharnierter Deckel möglich
Höhe bei scharniertem Deckel und Verteiler 250 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

8 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
6 Plätze bei scharniertem Deckel

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich. Abstand zwischen Modulplatz und Modulplatz gegenüber 376 mm.

2 Plätze für Module 89 x 109 mm in separatem Fach, z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 10 TE.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VELTEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

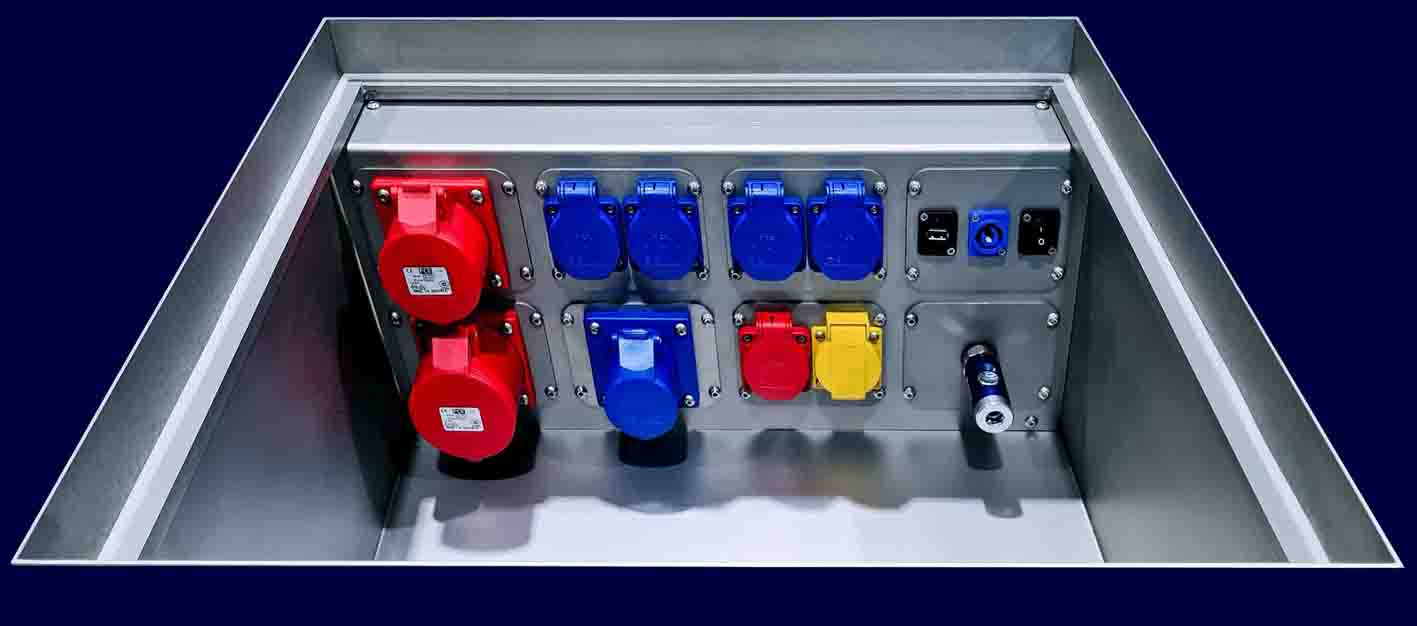

Bodentank für bis 4 CEE 63A, oder 8 CEE 32A, oder 16 Schuko oder 32 Daten-Steckdosen

ABMESSUNGEN:
L 500 / B 500 / Höhe 250 mm
Höhe bei scharniertem Deckel 290 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

8 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm oder
3 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm
Bei scharniertem Deckel 2 Modulplätze weniger

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 396 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VERL
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

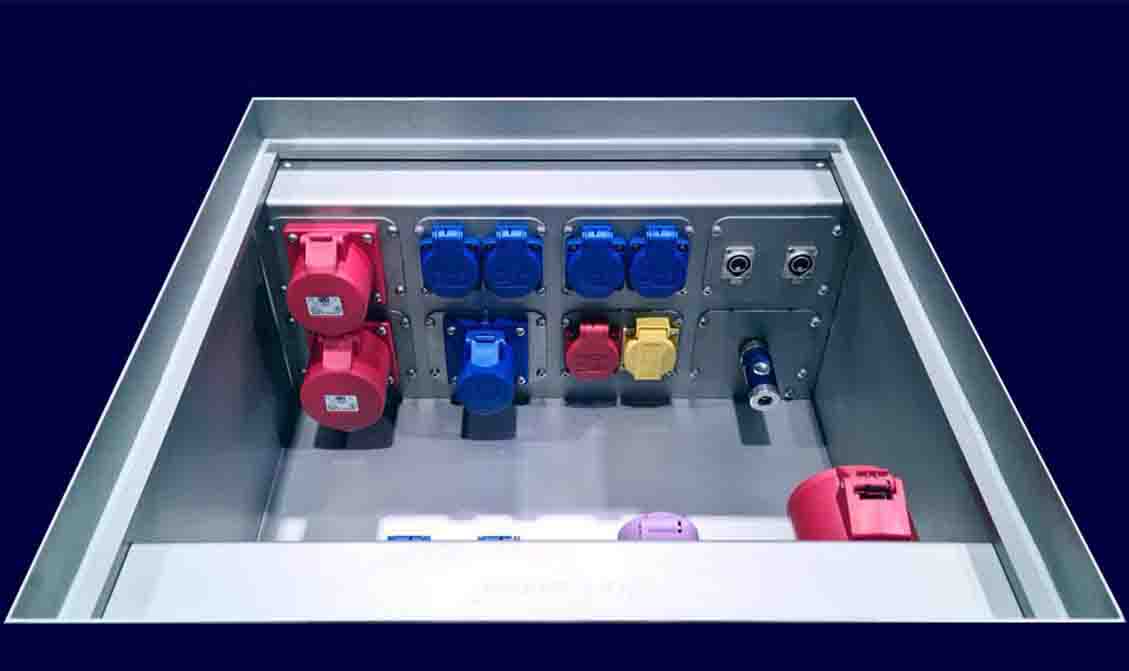

Bodentank Typ VERL 8 Module mit CEE, Schuko, Daten, Neutrik, Druckluft

ABMESSUNGEN:
L 500 / B 500 / Höhe 250 mm
Höhe bei scharniertem Deckel 290 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

16 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
Bei scharniertem Deckel 4 Modulplätze weniger

oder 6 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 376 mm.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VERSMOLD
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Bodentank Typ VERSMOLD, für Steckdosen bis CEE 63A und Leitungs-Wasser und Abwasser-Anschluss

ABMESSUNGEN:
L 500 / B 500 / Höhe 250 mm
Höhe bei scharniertem Deckel 290 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

6 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
Bei scharniertem Deckel 2 Modulplätze und 2 TE weniger
Oder 2 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 436 mm.

2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 10 TE unbestückt.Ausführungen zur Montage
auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ VORWERK
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

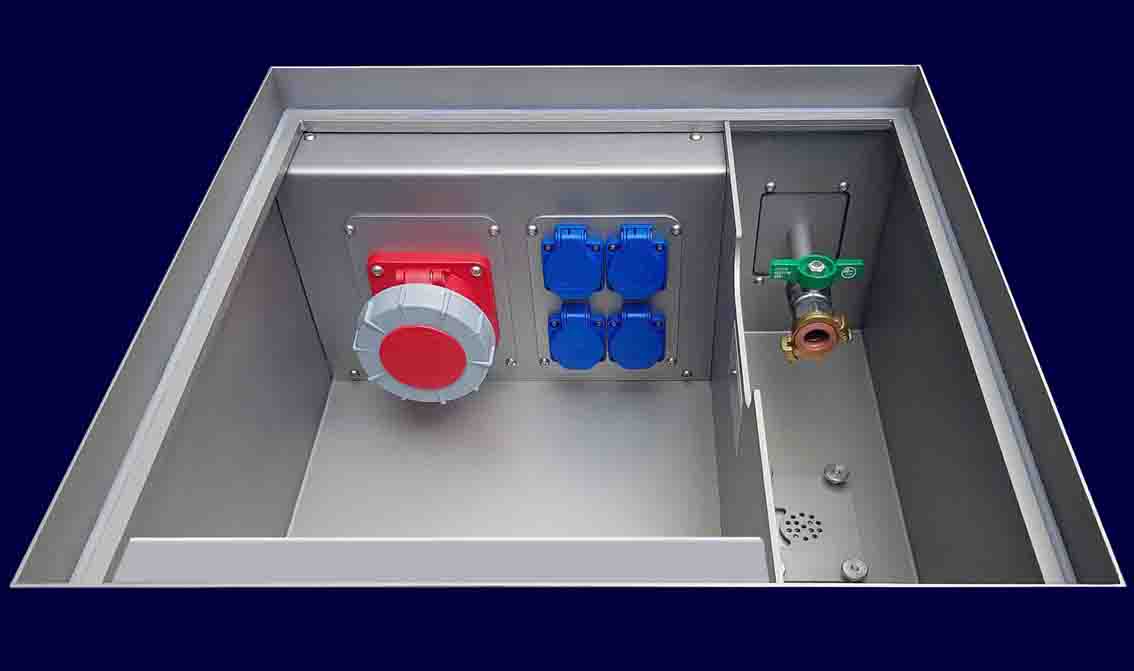

Unterflurtank Typ VORWERK, 2 Module M4 bis CEE 63A und bis 8 Schuko, Verteiler oder 2 Frischwasser und Abwasser

ABMESSUNGEN:
L 500 / B 500 / Höhe 250 mm
Höhe bei scharniertem Deckel 290 mm

Deckel abnehmbar oder scharniert, IP68, Radauflast 1-20 to.

12 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm
Bei scharniertem Deckel 4 Modulplätze und 2 TE weniger

Oder 4 Plätze für Bestückungs-Module Größe 4 (Bild)

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 376 mm.

2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 10 TE unbestückt.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

BODENTANKS Größe 600 x 600 mm

TYP
Bodentank Typ WACKEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 600 / B 600 / Höhe 150 mm
Höhe bei scharniertem Deckel 190 mm

Deckel abnehmbar oder scharniert, IP68, Radauflasten 1-20 to.

6 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 536 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ WAGING
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 600 / B 600 / Höhe 150 mm
Höhe bei scharniertem Deckel 190 mm

Deckel abnehmbar oder scharniert, IP68, Radauflasten 1-20 to.

12 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Modulplatz gegenüber 476 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ WEEDE
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

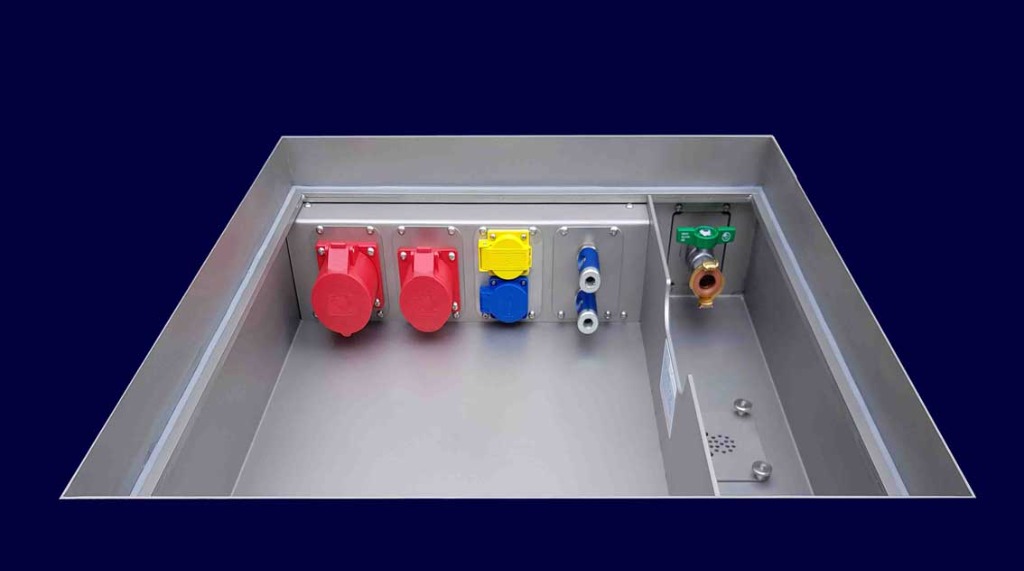

Kombi-Bodentank mit Steckdosen, Zuwasser und Abwasser

ABMESSUNGEN:
L 600 / B 600 / Höhe 150 mm
Höhe bei scharniertem Deckel 250 mm
Deckel abnehmbar oder scharniert, IP68, Radauflasten 1-20 to.

4 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm oder
2 Plätze für Bestückungs-Module Größe M4 = 169 x 126 mm

Abb. zeigt Bestückungsbeispiel



INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich. Abstand zwischen Modulplatz und Bodentankwand gegenüber 536 mm.

2 Plätze für Module 89 x 109 mm in separatem Fach, z.B. für 1-2 Zuwasser-Module oder 1 Verteiler-Modul 2 x 10 TE.

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ WEEZE
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Edelstahltank Typ WEEZE, 8 Module  bis CEE 32 A, Wasser- und Abwasser-Fach

ABMESSUNGEN:
L 600 / B 600 / Höhe 150 mm
Deckel abnehmbar, IP68, Radauflasten 1-20 to.

8 Plätze für Bestückungs-Module Größe 3 = 109 x 89 mm oder
4 Plätze für Bestückungs-Module Größe M4 = 169 x 126 mm

2 Plätze für Zuleitungs-Module Größe M3 in separatem Fach
für 1 oder 2 Zuwasser-Module oder ein 19" Verteiler-Rack bis 22 TE.

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 536 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ WEIDEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflasten 1-20 to.

4 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm oder

8 PLätze für Bestückungs-Module Größe 3 = 109 x 89 mm



INNEN- UND AUSSENBEREICH,
Abstand zwischen Modulplatz und Bodentankwand gegenüber 536 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.



TYP
Bodentank Typ WIESLOCH
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflasten 1-20 to.

8 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm oder

20 PLätze für Bestückungs-Module Größe 3 = 109 x 89 mm.

INNEN- UND AUSSENBEREICH, dort ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 536 mm.
Ausführungen zur Montage auf Rohbeton, auf Estrichkanal und in Hohlboden.

TYP
Bodentank Typ WOLFEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

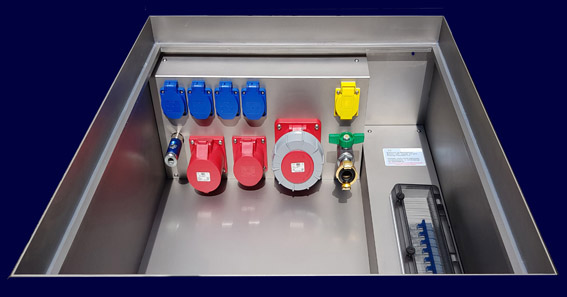

Bodentank Typ WOLFEN, Kompaktbestückung mit Steckdosen, Daten, Vakuum, Druckluft, Verteiler

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflasten 1-20 to.

3 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm oder

6 PLätze für Bestückungs-Module Größe 3 = 109 x 89 mm.
Im Bild Ausführung mit Gesamtmodul statt mit Einzelmodulen.

Abb. zeigt Bestückungsbeispiel

Ausführungen zur Montage auf Rohbeton, auf Estrichkanal, in Hohlboden und in Betonbett im Erdreich.

2 Plätze für Module 89 x 109 mm in separatem Fach,
z.B. für 1 Zuwasser-Modul oder 1 Verteiler-Modul 2 x 10 TE unbestückt.

Ab 2020 sind Verteiler in StarConnex Bodentanks generell als IP68 wasserdicht verschweißte 19" Racks ausgeführt wenn sie für Außenbereiche bestimmt sind.

TYP
Bodentank Typ WOLFSBURG
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Keine Abbildung

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflasten 1-20 to.

6 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm oder

12 PLätze für Bestückungs-Module Größe 3 = 109 x 89 mm.

2 Plätze für Zuleitungs-Module Größe M3 in separatem Fach
für 1 oder 2 Zuwasser-Module oder ein 19" Verteiler-Rack bis 22 TE.

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.


Ab 2020 sind Verteiler in StarConnex Bodentanks generell als IP68 wasserdicht verschweißte 19" Racks ausgeführt wenn sie für Außenbereiche bestimmt sind.

TYP
Bodentank Typ WORMS
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)
Bodentank bis CEE 125A, Verteiler, Wasser, Abwasser

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflast 1-20 to.

2 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm

Sonderausführung mit 2 separaten Fächern:

2 Plätze für Zuleitungs-Module M3 89 x 109 mm in separatem Fach für ein 19" Veteiler-Rack max. 22TE

2 Plätze für Zuleitungs-Module M3 x 109 mm in separatem Fach für ein oder zwei Zuwasseranschlüsse

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 476 mm.

Die Abbildung zeigt ein Bestückungsbeispiel. Ab 2020 sind Verteiler in StarConnex Bodentanks generell als IP68 wasserdicht verschweißte 19" Racks ausgeführt wenn sie für Außenbereiche bestimmt sind, wie hier abgebildet.

TYP
Bodentank Typ WURZEN
Wasserdicht IP68

Radauflast 2 to.
(max. 20 to.)

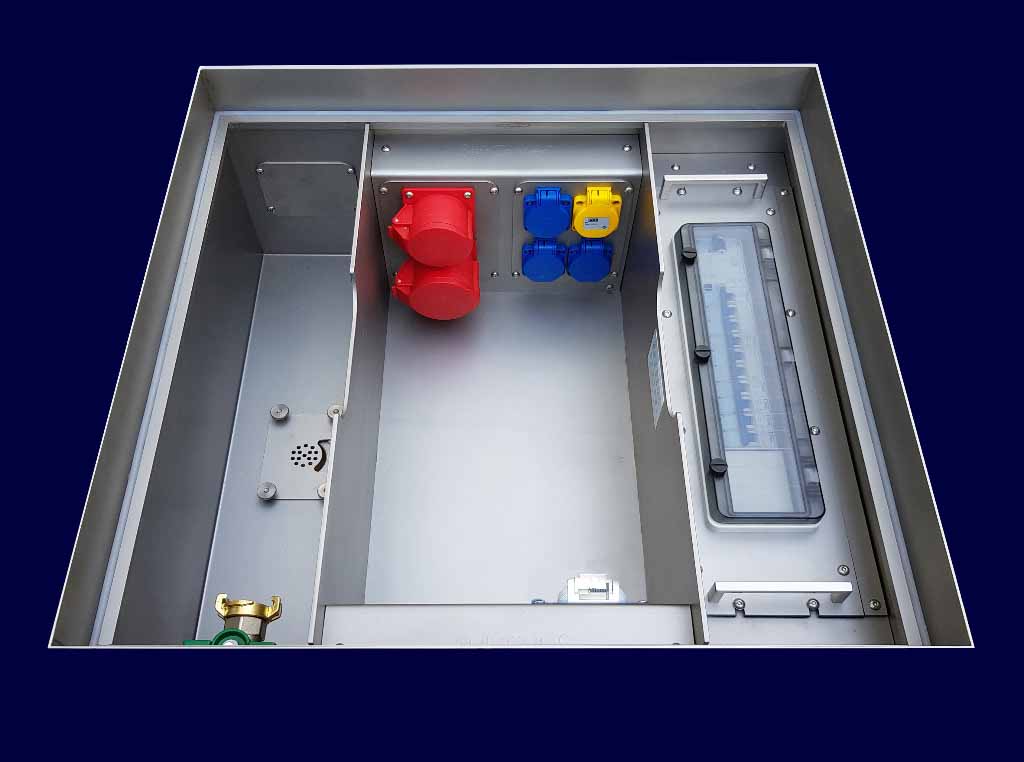

Bodentank WURZEN, Außenbereich, bis CEE 63A, Zu-/Abwasser, 19-Zoll-Verteiler IP68

ABMESSUNGEN:
L 600 / B 600 / Höhe 250 mm
Deckel abnehmbar, IP68, Radauflast 1-20 to.

4 Plätze für Bestückungs-Module Größe 4 = 169 x 126 mm



2 Plätze für Zuleitungs-Module M3 = 89 x 109 mm in separatem Fach für ein 19" Veteiler-Rack max. 22TE

2 Plätze für Zuleitungs-Module M3 x 109 mm in separatem Fach für ein oder zwei Zuwasseranschlüsse

Abb. zeigt Bestückungsbeispiel

INNEN- UND AUSSENBEREICH, dort und bei Zuwasser ist ein Abfluss-Modul M3-321 erforderlich.
Abstand zwischen Modulplatz und Bodentankwand gegenüber 476 mm.

Die Abbildung zeigt ein Bestückungsbeispiel. Ab 2020 sind Verteiler in StarConnex Bodentanks generell als IP68 wasserdicht verschweißte 19" Racks ausgeführt wenn sie für Außenbereiche bestimmt sind.

Haben Sie Fragen? Nehmen Sie Kontakt mit uns auf.

zurück
