Elektrische en mediavloertanks

Vloerverdeler met stopcontacten, water, afvalwater, perslucht ...



Ook wel vloerdoos, vloerverdeler, vloercontactdoos, vloertank of vloerverdeler genoemd, met stopcontacten, verdelers, antenne- en mediacontactdozen, persluchtaansluitingen, water- en afvalwateraansluitingen als vloerverdelers voor binnenruimtes zoals woongebouwen, kantines, winkelcentra of industrie, maar ook voor buitenruimtes zoals tuinen, markten, stations of luchthavens. Standaardafmetingen van 300 x 300 x 120 mm tot 600 x 600 x 600 mm. De 15 mm roestvrijstalen deksels zijn gesloten waterdicht IP68. Ze zijn geschikt voor wiellasten van 2 tot 40 ton. Alle vloertanks worden individueel vervaardigd voor de tegel- of bedekkingsdikte van het betreffende bouwproject, ook voor het vullen van de dekvloer. De uitrusting met StarConnex-modules biedt uitwisselbaarheid en de mogelijkheid om de vereiste verbindingen van alle industrieën en fabrikanten te combineren.







Binnenvoorbeelden

Buitenvoorbeelden

Planningsteun

StarConnex-Modules

Kabeluitgangdeksel

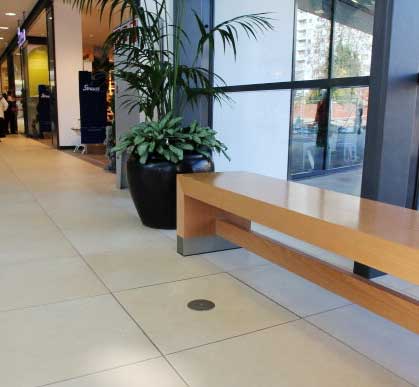

Betegelde StarConnex vloertank in een winkelcentrum



Wij bieden dit type constructie aan onder de aanduiding vloertank of RVS-vloertank, in het algemeen wordt het ook wel vloerverdeler, vloermof of vloermof genoemd. Door de mogelijkheid tot aansluiting op de dekvloerkanalen en de modulaire opbouw blijft het gebruik op de lange termijn flexibel. Contactdozen zoals Duits/Oostenrijkse, Zwitserse, Belgische/Franse en US-Amerikaanse standaard kunnen vrij worden gecombineerd, verschillende circuits kunnen ruimtelijk worden gescheiden. Als pure mediatanks bieden wij uitvoeringen met gatenpatronen aan, bijvoorbeeld voor Neutrik D-Form. Voor vloerverwarmingssystemen bieden wij vloertanks met verwarmingsverdelers of voorgeïnstalleerd voor dit doel. Op maat gemaakte producten en een breed scala aan kabeluitgangafdekkingen vullen de optimale aanpassing aan elke omgeving aan.

VLOERTANKS 300 x 300 mm

TYPE
Vloertank type TAMM

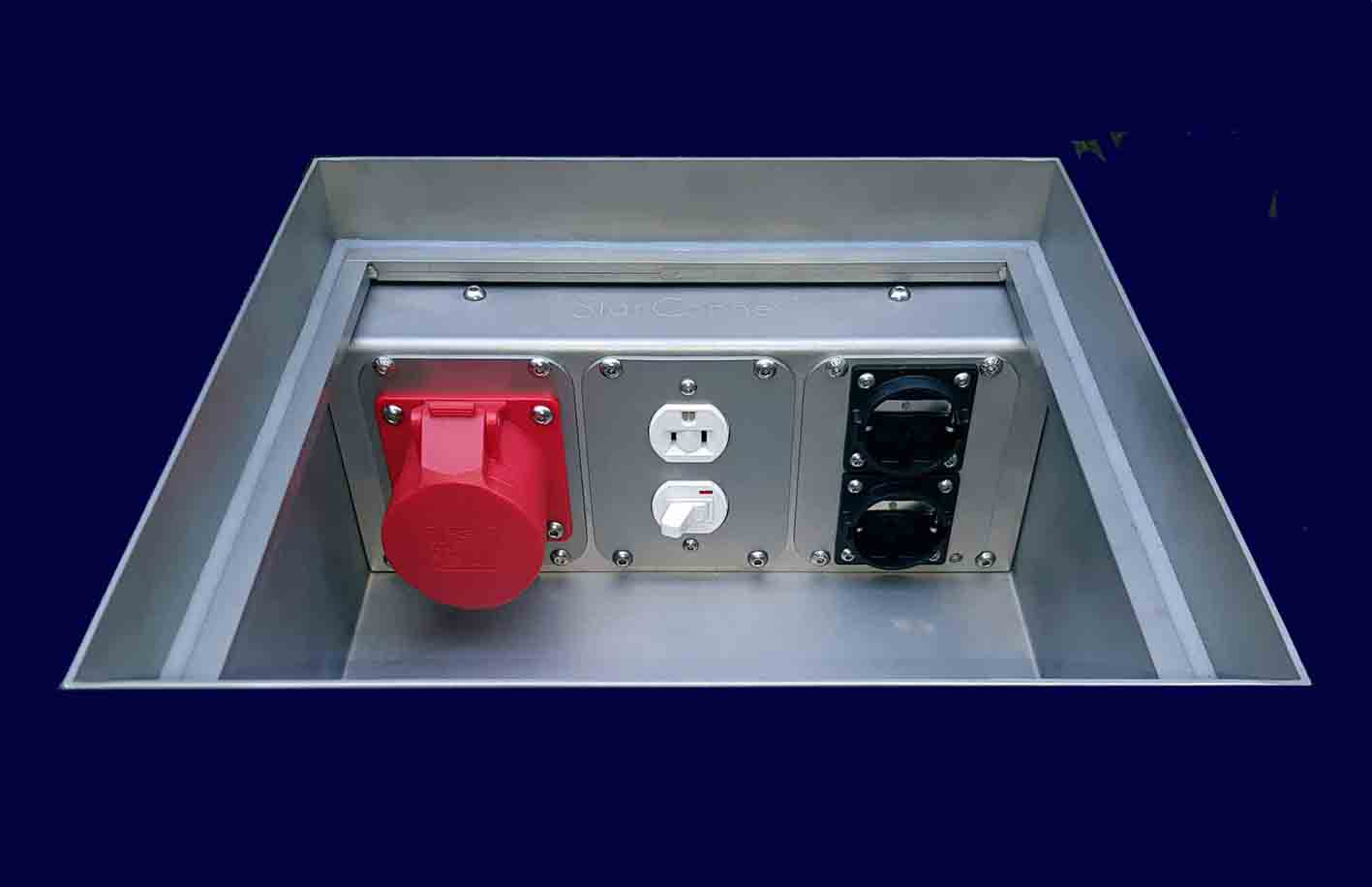

Waterproof Vloerput type TAMM met europeese en US/CA stopcontacten

AFMETINGEN:
L 300 / B 300 / 150 mm

afneembaar deksel, IP68, wielbelasting 1-20 tot.

3 plaatsen voor de montage van modules met de afmetingen M3 = 109 x 89 mm.

Versie voor elektrische apparatuur. Combinatie met voedingswater is met dit formaat niet mogelijk. Achter de stopcontacten kan de ruimte worden gedeeld in secties voor verschillende spanningen.

BINNEN EN EXTERNE BEREIKENINGEN, waarbij een afvoermodule M3-321 nodig is.

Afstand tussen de ruimte van de module en de tankwand op de vloer tegenover 236 mm.

Versies voor montage op ruw beton, op chapegoot en in holle vloer. Achter de stopcontacten kan de ruimte worden gedeeld in secties voor verschillende spanningen.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type TAMM

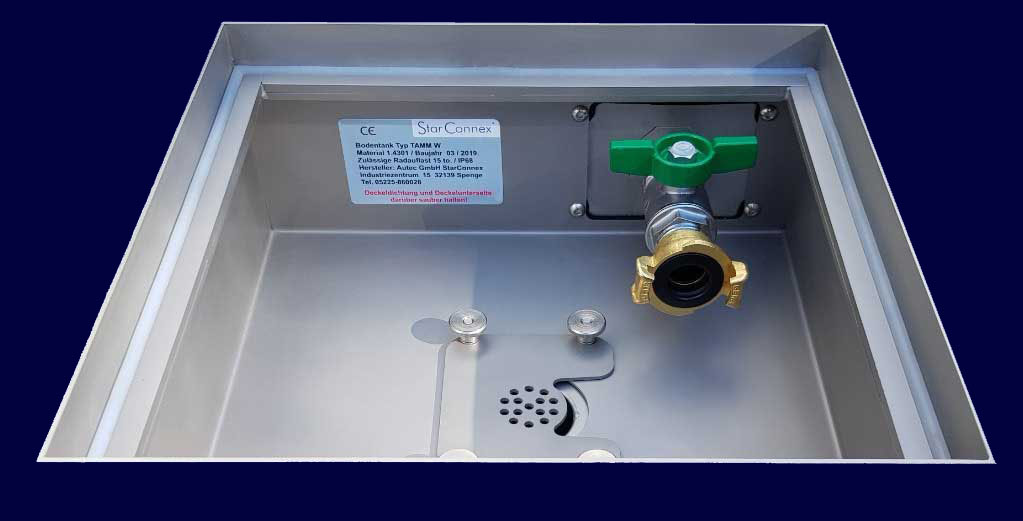

Vloertank type TAMM met leidingwater en riolering-aansluiting

AFMETINGEN:
L 300 / B 300 / 120 mm

Afneembaar deksel, IP68, wielbelasting 1-20 to.

1 slot voor module grootte 3 = 109 x 89 mm
Op de foto TAMM vlakke versie en alleen voor water en riolering.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type TAMM

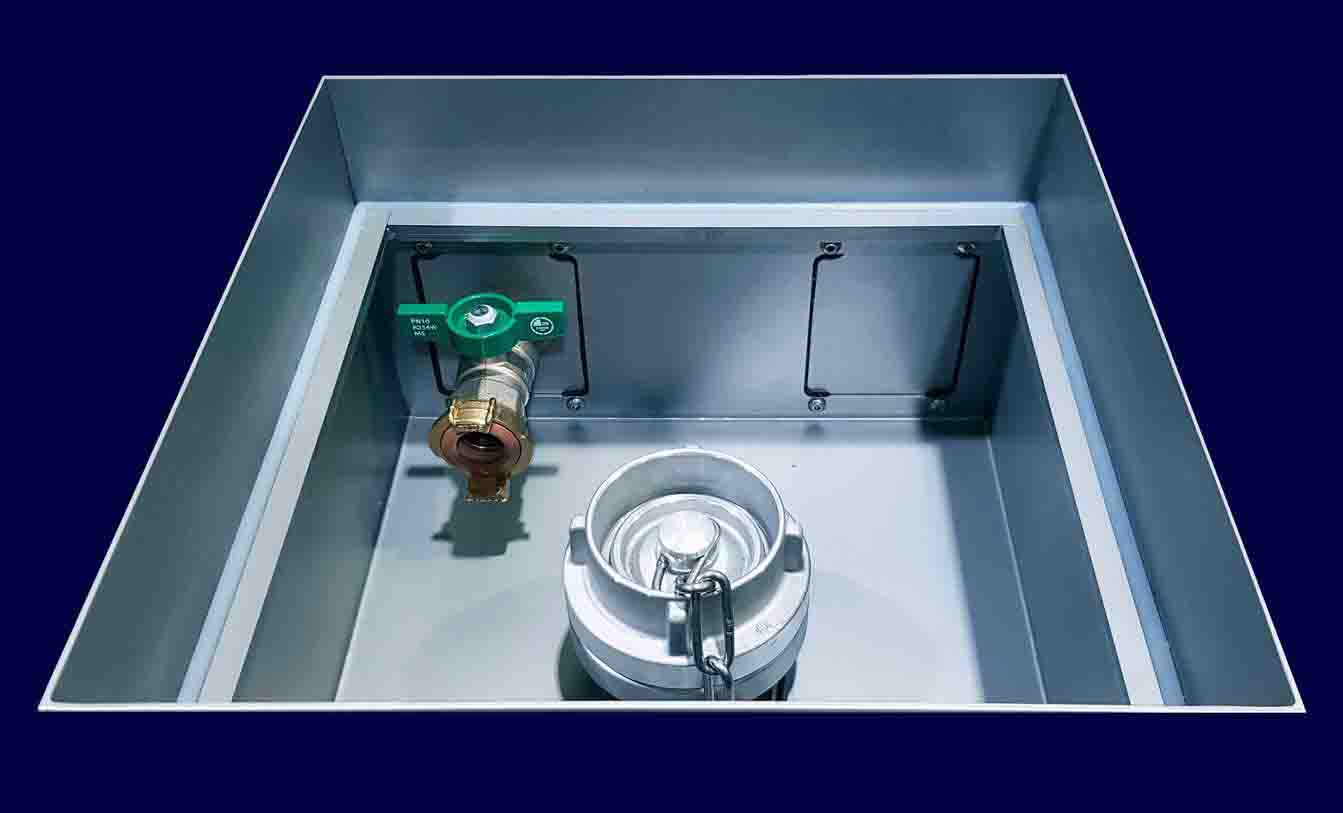

RVS Vloertank type TAMM, met water-aansluiting 3/4 inch en Storz 2 inch aansluiting op het riool

AFMETINGEN:
L 300 / B 300 / hoogte 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to.
2 plaatsen voor montagemodules grootte M3 = 109 x 89 mm
Op de foto TAMM-versie met Storz-koppeling voor afvalwater, met aansluitschroefdraad 2" aan de onderkant. 2 voedingswateraansluitingen zijn ook mogelijk.

VOOR BINNEN EN BUITEN

Afstand tussen de ruimte van de module en de tankwand tegenover 296 mm.

Versie voor montage op ruw beton. Voor de montage op chapegoot of in holle vloeren kan de toevoerwateraansluiting ook aan de onderzijde worden voorzien.

TYPE
Vloertank type TELGTE

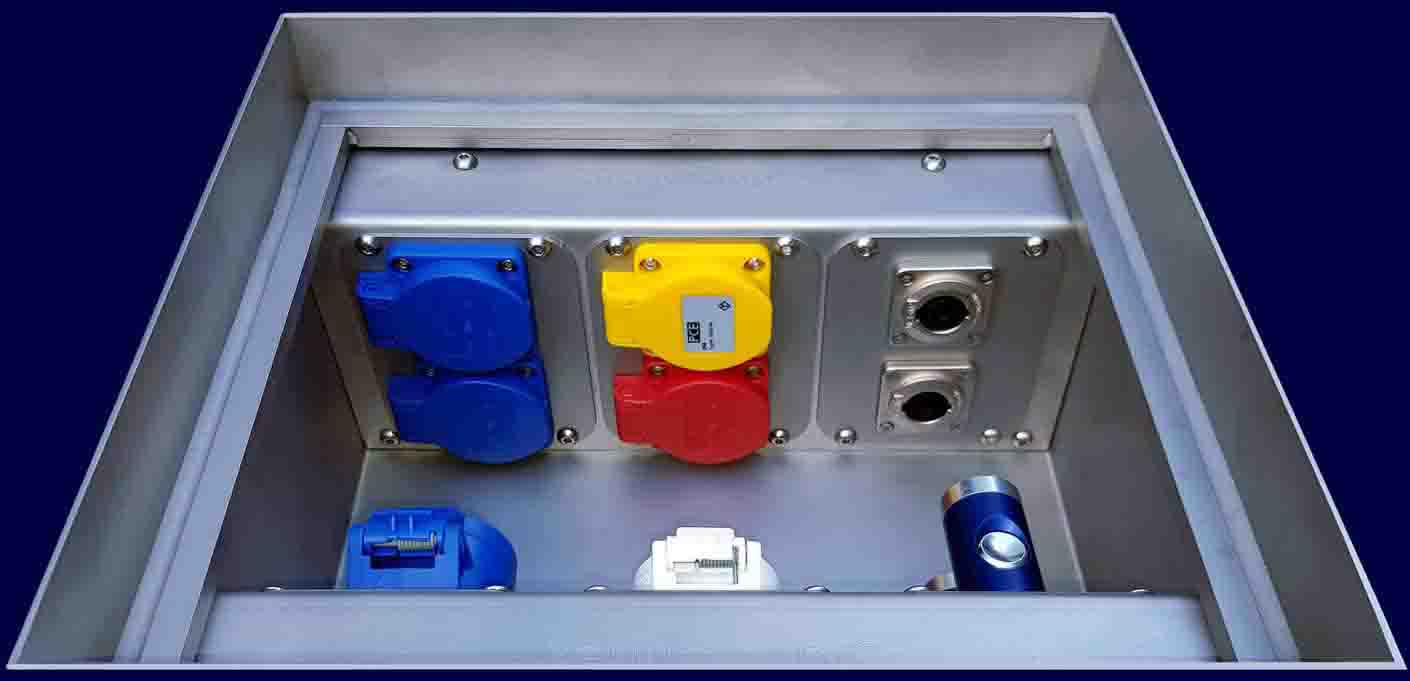

Kleine vloerput voor tot 12 wsd of datasockets



AFMETINGEN

L 300 / B 300 / 150 mm
Afneembaar deksel, IP68, wiellast 1-20 to. 6 plaatsen voor modules grootte 3 = 109 x 89 mm.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

VLOERTANKS 400 x 400 mm

TYPE
Vloertank type UCHTE

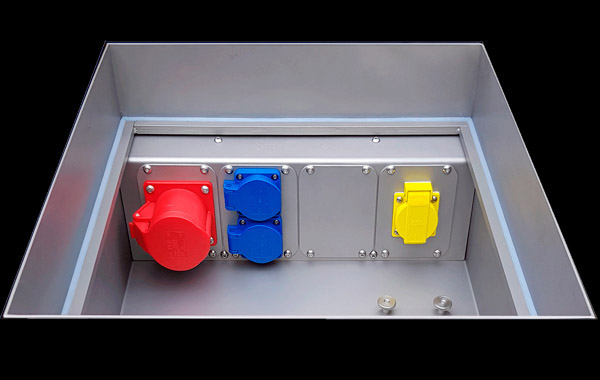

Vloertank type Uchte, voor tot 4 x CEE 32A, uitvoering voor plaveisel-deksel in zones op het terrein

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to..4 plaatsen voor modules grootte 3 = 109 x 89 mm3 plaatsen met scharnierend deksel.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type UELZE

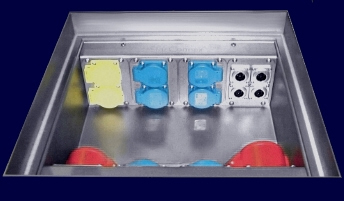

Roestvrij stalen Vloertank type StarConnex UELZE, 40 x 40 x 15 cm, IP68 waterdicht, voor binnen en buiten

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm6 plaatsen met scharnierend deksel.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type ULMEN

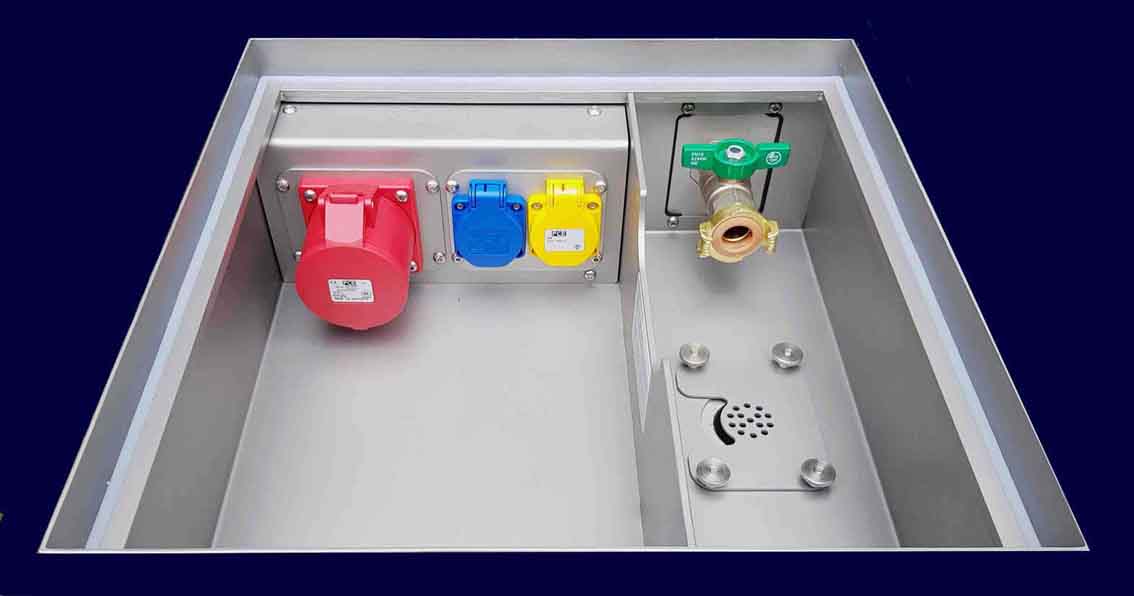

Vloerput type ULMEN, met CEE32A, WSD16A, dubbele data, leidingwater, afvalwater

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 2 plaatsen voor modules grootte 3 = 109 x 89 mm. 2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 of 2 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type UMKIRCH

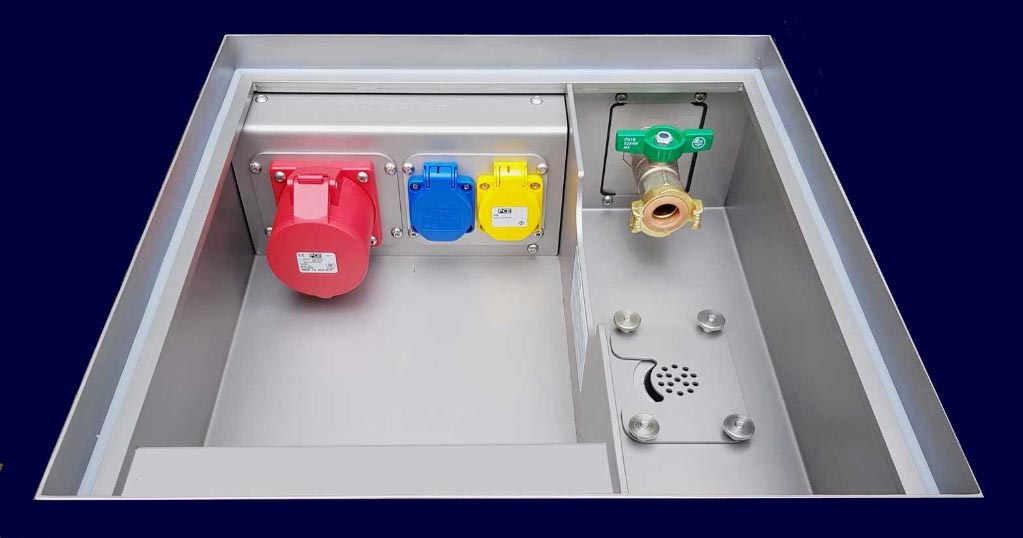

Vloertank type UMKIRCH, met 4 modules elektrisch en verdeler- of water / afvalwater

AFMETINGEN:
L 400 / B 400 / 150 mm

Afneembaar deksel, IP68, wiellast 1-20 to.

4 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type UNDELOH

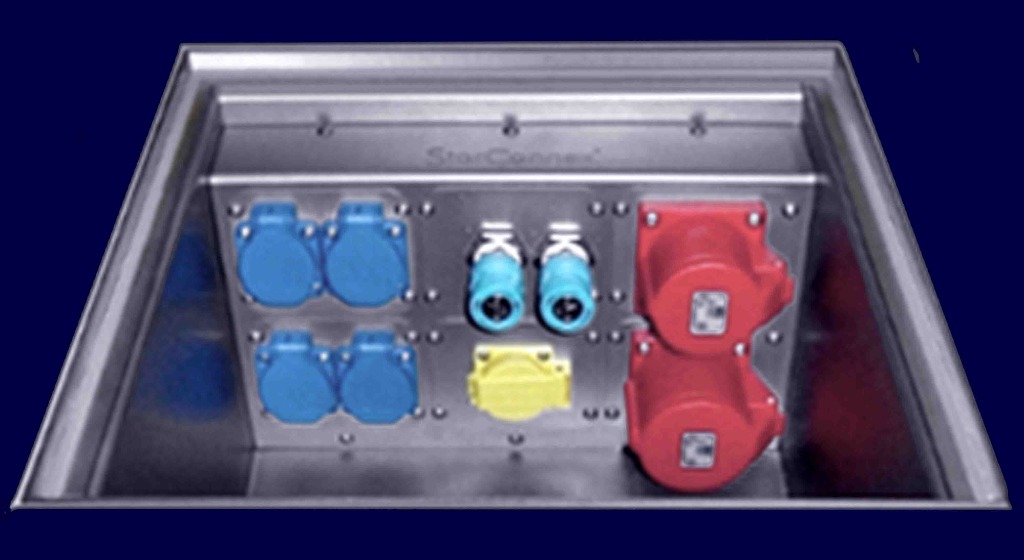

RVS Vloertank type UNDELOH, 40 x 40 x 25 cm, tot 6 CEE 32A

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 6 tot 7  plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. In het geval van buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type UNNAU

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 12 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type URSBERG
Vloertank type URSBERG, 4 modules voor stopcontacten en apart compartiment voor verdeler of water/afvalwater

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 4 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type USEDOM

AFMETINGEN:
L 400 / B 400 / 250 mm

Afneembaar deksel, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

VLOERTANKS 500 x 500 mm

TYPE
Vloertank type VACHA

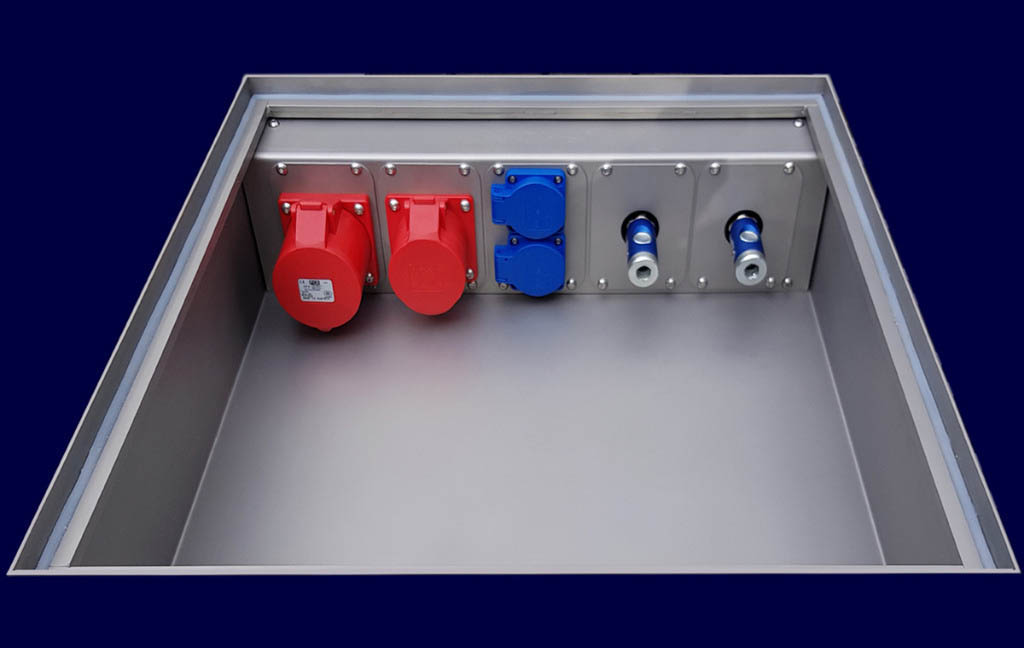

RVS Vloertank type VACHA, 500 x 500 x 150 mm, 5 modules voor stroom en perslucht

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel 190 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 5 plaatsen voor modules grootte 3 = 109 x 89 mm.



VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type VAHLDORF

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembaar of scharnierend deksel, IP68, wiellast 1-20 to. 10 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type VECHTA

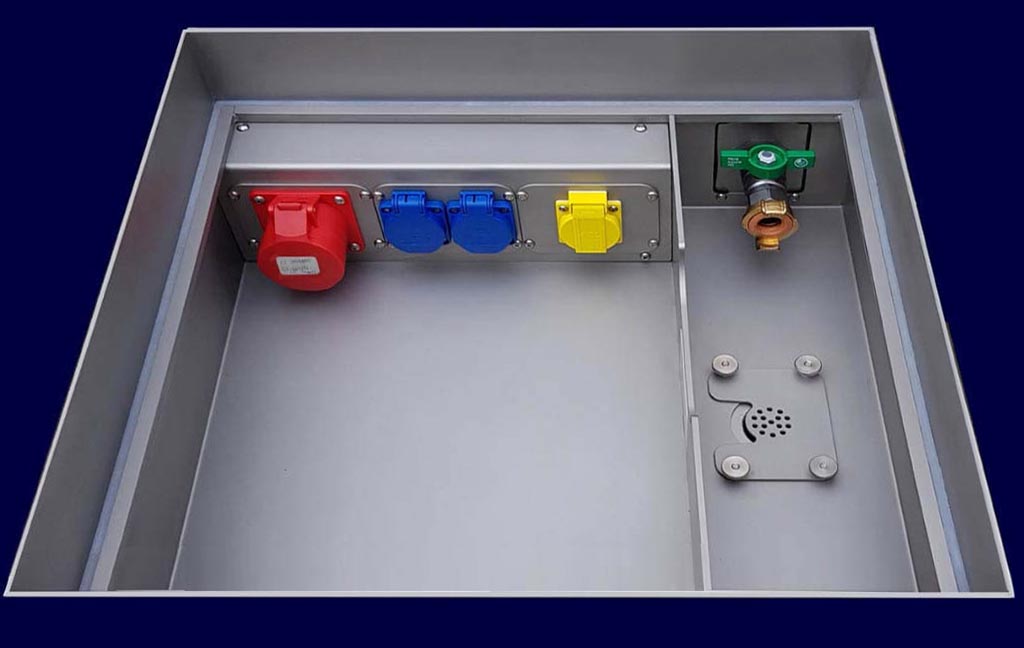

Buitenberijk-Vloertank type Vechta, waterdicht, voor plaveisel, truck proof, met stroom en water-aansluitingen

AFMETINGEN:
L 500 / B 500 / 150 mm
Hoogte met scharnierend deksel en watertoevoer 190 mm Hoogte met scharnierend deksel en verdeler 250 mmLid uitneembaar of scharnierend, IP68, wiellast 1-20 to. 3 plaatsen voor modules grootte 3 = 109 x 89 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment,
b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type VELGAST

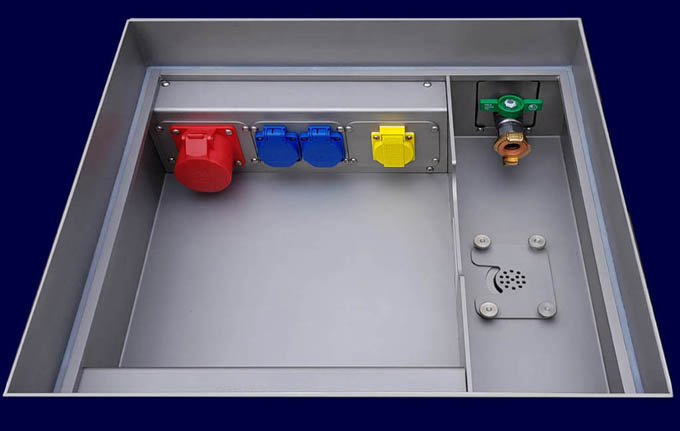

bodemtank-type-velgast-buitenberijken-ip65-ip66-ip67-ip68-stroom-water-afvalwater-.jpg

AFMETINGEN:
L 500 / B 500 / 150 mm

Hoogte met scharnierend deksel en verdeler 250 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 8 plaatsen voor modules grootte 3 = 109 x 89 mm6 plaatsen met scharnierend deksel.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type VELTEN

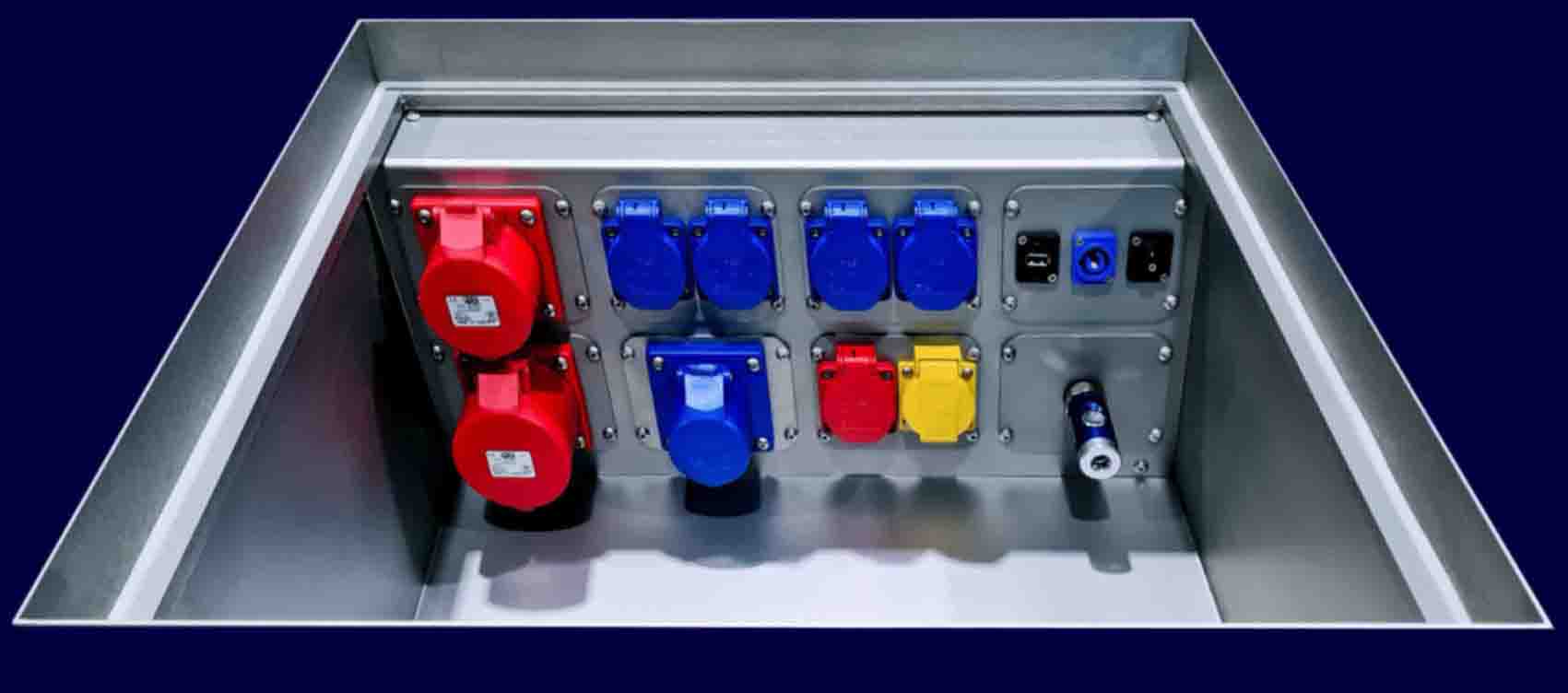

Vloertank type VELTEN, 8 variabele modules 16 wsd of gelijkwaardig

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 8 plaatsen voor montagemodules grootte 3 = 109 x 89 mm of 3 plaatsen voor montagemodules grootte 4 = 169 x 126 mm. Met scharnierend deksel 2 plaatsen minder.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type VERL

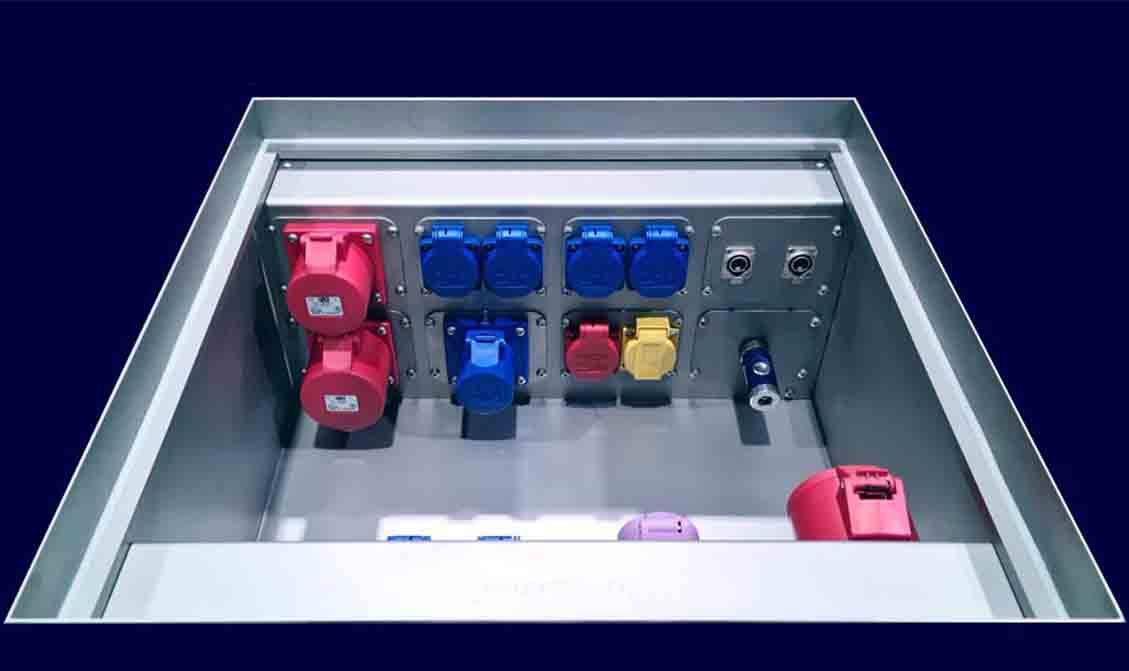

Vloertank VERL met 8 modules, tot 8 CEE 32A of 16 wsd of 32 Data RJ45 of 32 Media Neutrik D-Form

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel afneembaar of scharnierend, IP68, wiellast 1-20 to. 16 plaatsen voor modules Grootte 3 = 109 x 89 mm. Met scharnierend deksel 4 plaatsen minder.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type VERSMOLD
Vloertank type VERSMOLD voor stopcontacten tot CEE 63A en aansluiting voor leidingwater en afvalwater

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm

Afneembaar of scharnierend deksel, IP68, wiellast 1-20 to. 6 plaatsen voor het plaatsen van modules grootte 3 = 109 x 89 mm. Met scharnierend deksel 2 plaatsen voor modules en minder of 2 plaatsen voor het plaatsen van modules grootte 4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type VORWERK

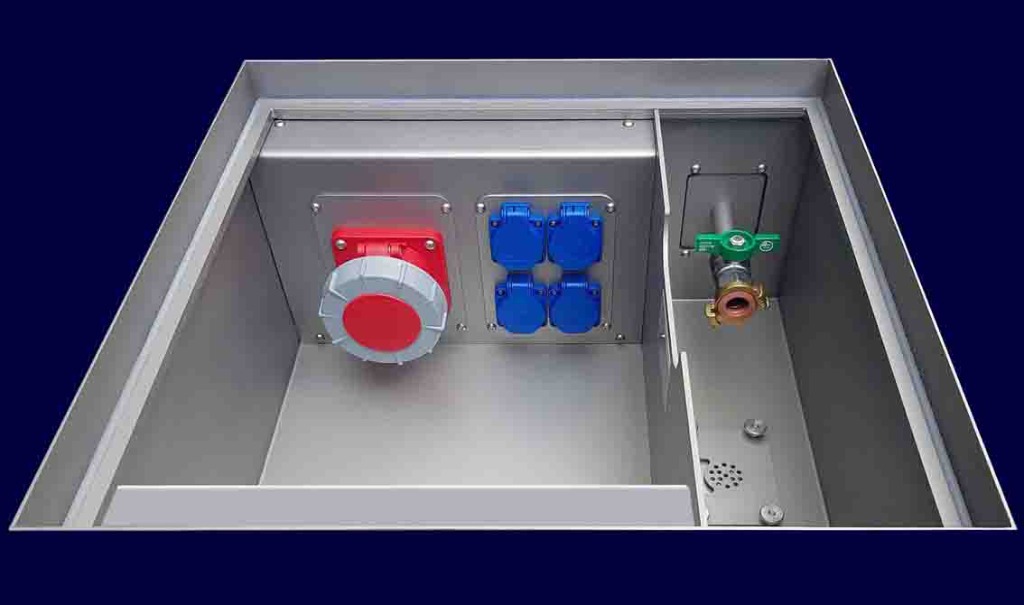

Vloertank type VORWERK, 2 modules M4 tot CEE 63A en tot 8 Schuko, distributeur of 2 zoet water en afvalwater

AFMETINGEN:
L 500 / B 500 / 250 mm
Hoogte met scharnierend deksel 290 mm. Deksel afneembaar of scharnierend, IP68, wiellast 1-20 to. 12 plaatsen voor modules Grootte 3 = 109 x 89 mm. Met scharnierend deksel 4 moduleplaatsen minder.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 2 x 8 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

VLOERTANKS 600 x 600 mm

TYPE
Vloertank type WACKEN

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembare of scharnierende deksel, IP68, wielbelasting 1-20 to. 6 plaatsen voor modules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type WAGING

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Afneembare of scharnierende deksel, IP68, wielbelasting 1-20 to. 12 plaatsen voor montagemodules grootte 3 = 109 x 89 mm.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type WEEDE

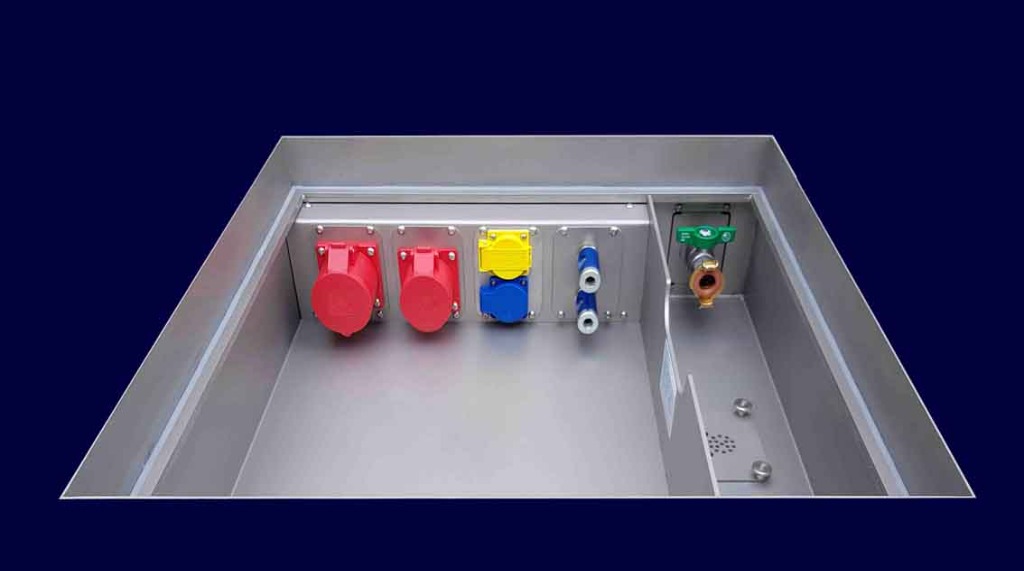

Combinatie-vloertank met stopcontacten, toevoerwater en afvalwater

AFMETINGEN:
L 600 / B 600 / 150 mm
Hoogte met scharnierend deksel 190 mm. Hoogte met scharnierend deksel en verdeler 250 mm. Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to. 4 plaatsen voor modules grootte 3 = 109 x 89 mm of 2 plaatsen voor modules grootte M4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 18 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE
Vloertank type WEEZE
RVS-Vloertank type WEEZE, 8 equipment-modules M3 tot CEE 32 A, water- en afvalwater

AFMETINGEN:
L 600 / B 600 / 150 mm
Deksel uitneembaar of scharnierend, IP68, wiellast 1-20 to.

8 plaatsen voor modules grootte 3 = 109 x 89 mm of

2 plaatsen voor modules grootte M4 = 169 x 126 mm.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 of 2 voedingswatermodules of 1 distributiemodule

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

TYPE

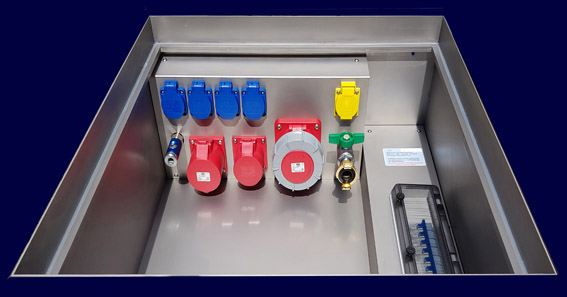

Vloertank type WOLFEN

AFMETINGEN:
L 600 / B 600 / 250 mm

3 plaatsen voor montagemodules grootte 4 = 169 x 126 mm. De foto toont een speciale versie zonder modules om meer stopcontacten op te nemen.

2 plaatsen voor de modules 89 x 109 mm in een apart compartiment, b.v. voor 1 voedingswatermodule of 1 distributiemodule 18 eenheiden.

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont installatievoorbeeld

TYPE
Vloertank type WURZEN

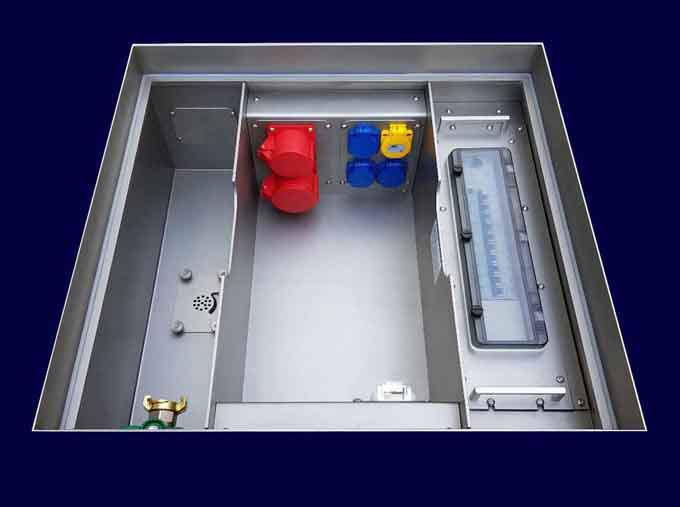

Vloertank type WURZEN, 4 plaatsen tot CEE 63 A, 19 inch rvs-rack-vloerverdeler, leidingwater en afvoerkanaal

AFMETINGEN:
L 600 / B 600 / 250 mm

afneembaar deksel, IP68, wielbelasting 1-20 tot.

4 plaatsen voor installatiemodules grootte 4 = 169 x 126 mm

4 plaatsen voor de modules 89 x 109 mm in twee aparte vakken

VOOR BINNEN- EN BUITEN. Zowel in het geval van wateraansluiting als in de buitenterreinen is een vuilwateraansluiting vereist die is uitgerust met een sifon DN50. Met Nivelleringsschroeven voor uitlijning op beton of omringende rand voor ophanging in holle vloeren.

Afbeelding toont een installatievoorbeeld. Vanaf 2020 worden verdelers in StarConnex vloertanks uitgevoed als IP68 waterdichte gelaste 19" rekken als ze bestemd zijn voor gebruik buitenshuis, zoals hier getoond.
