19"-Bodentanks & Racks

Unterflur-Verteiler im 19"-System aus Edelstahl, wasserdicht IP68 und überfahrbar. Edelstahl-Racks IP44, IP67 und IP68



Wenn 19" Racks in Verfanstaltungsräumen, Bühnen-Hohlböden, in den Sohlen von Hangars oder in Außenflächen unterzubringen sind, bieten StarConnex 19"-Edelstahl-Bodentanks die besten Voraussetzungen. Wasserdicht verschweißte Edelstahlgehäuse mit wahlweise scharnierten Deckeln für 13 bis 26 HE sind die Lösung für jede 19" Technik aller internationalen Fabrikate im Boden als Esricheinbau und in Hohlboden. StarConnex Bodentanks sind Spitzenerzeugnisse aus eigener deutscher Fertigung. Als Bodentank-Hersteller sind uns auch Sonderanfertigungen möglich.

TYP
BEND

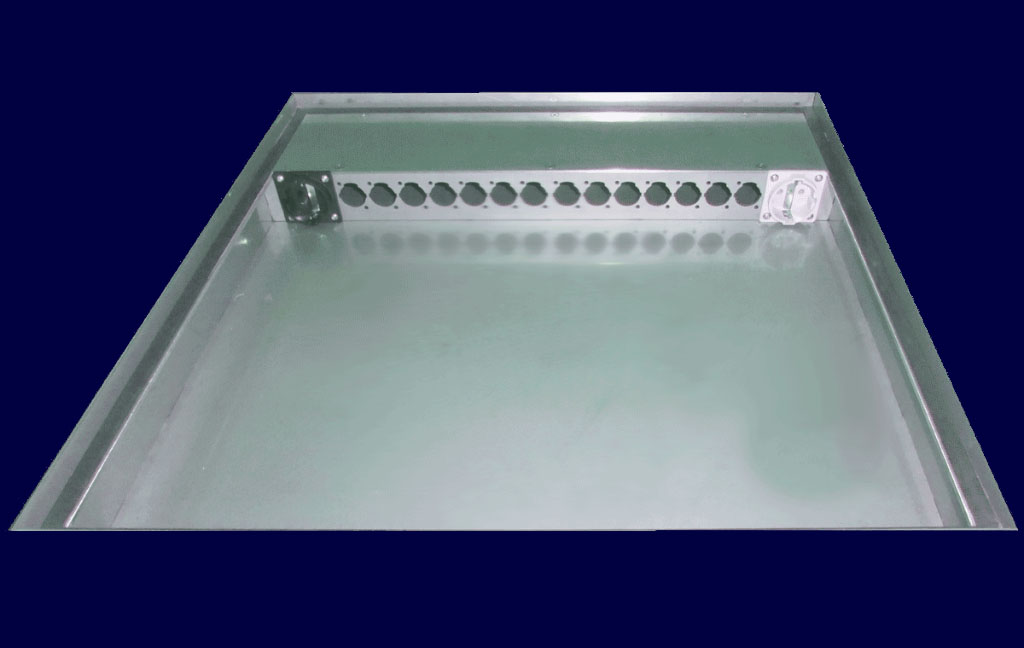

Edelstahl-Bodentank Zoll-System 1HE mit Neutrik-D-Form Lochbildern

ABMESSUNGEN:

600 x 600 mm / Höhe 85 mm

Lochraster für 1 HE / T 100 mm

Stecker-Richtung horizontal

PKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Beispiel mit 2 Schuko-Steckdosen und Frontplatte 14 x Lochbild Neutrik D-Form für Netzwerkanschlüsse, Medientechnik für Audio und Video, LWL-Anschlüsse, Internet und mehr.



Zuleitungen seitlich oder unterseitig:

Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M32

oder Stutzen für Leerrohre DN50

oder Mauerdurchführungen

TYP
BILLINGS

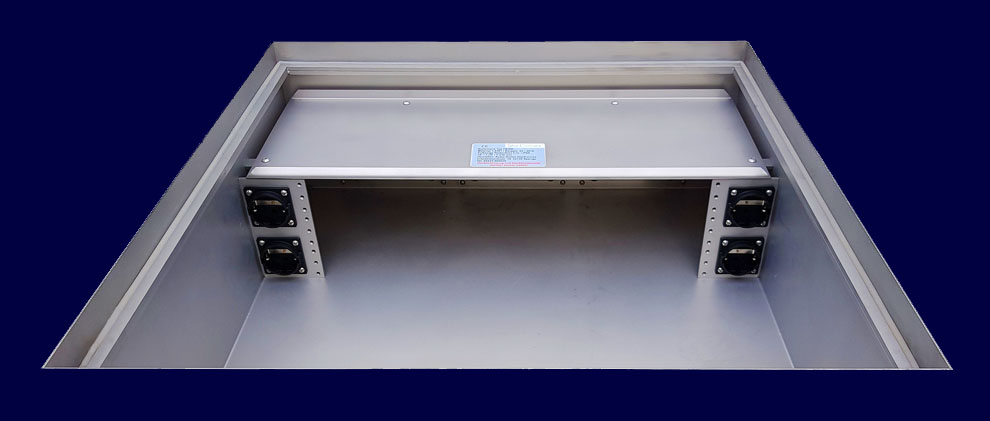

Bodentank für 19-Zoll-Rack 3 HE

ABMESSUNGEN:

600 x 600 x 200 mm

Lochraster für 19" 3 HE / T 200 mm

Stecker-Richtung horizontal

PKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Beispiel mit 4 Schuko-Steckdosen, Nutzung flexibel durch austauschbare 19 Zoll Racks

Zuleitungen seitlich oder unterseitig:

Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M32

oder Stutzen für Leerrohre DN50

oder Mauerdurchführungen

TYP
BOSTON

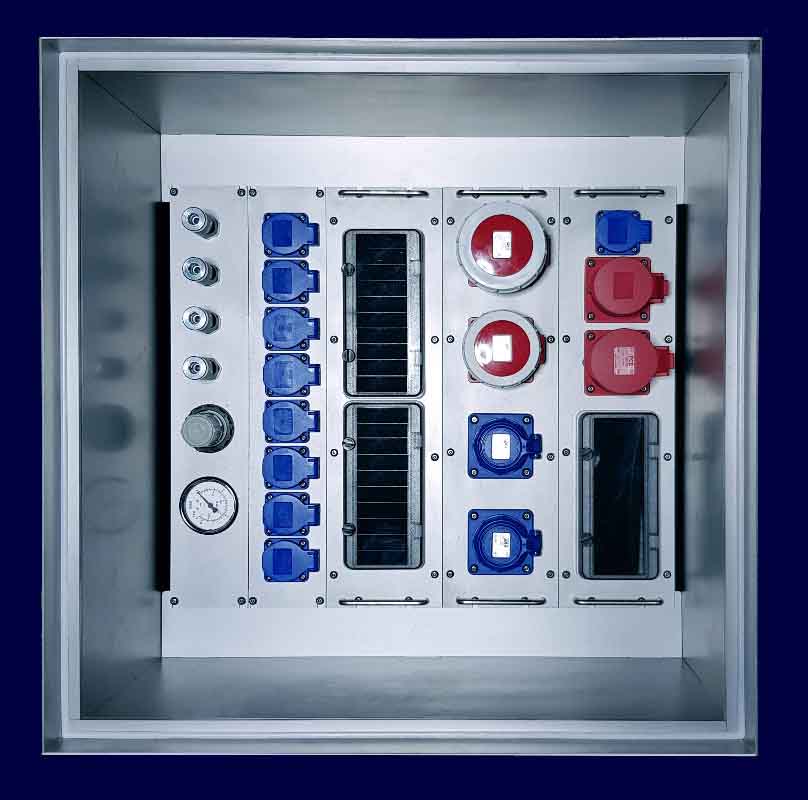

19-Zoll-Bodentank wasserdicht 13 HE bis 125A

ABMESSUNGEN:

600 x 600 mm / Höhe 600 mm

Lochraster für 13 HE

Material Edelstahl

Deckel abnehmbar, LKW-fest und geschlossen wasserdicht IP68, Ausführung mit scharniertem Deckel siehe hierunter

Abb. zeigt Unterflurverteiler mit Bestückungsbeispiel, lieferbar auch ohne Bestückung

Zuleitungen seitlich oder unterseitig:

Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M40

oder Stutzen für Leerrohre DN50, DN100, DN150, DN200

oder Mauerdurchführungen

TYP
BOSTON

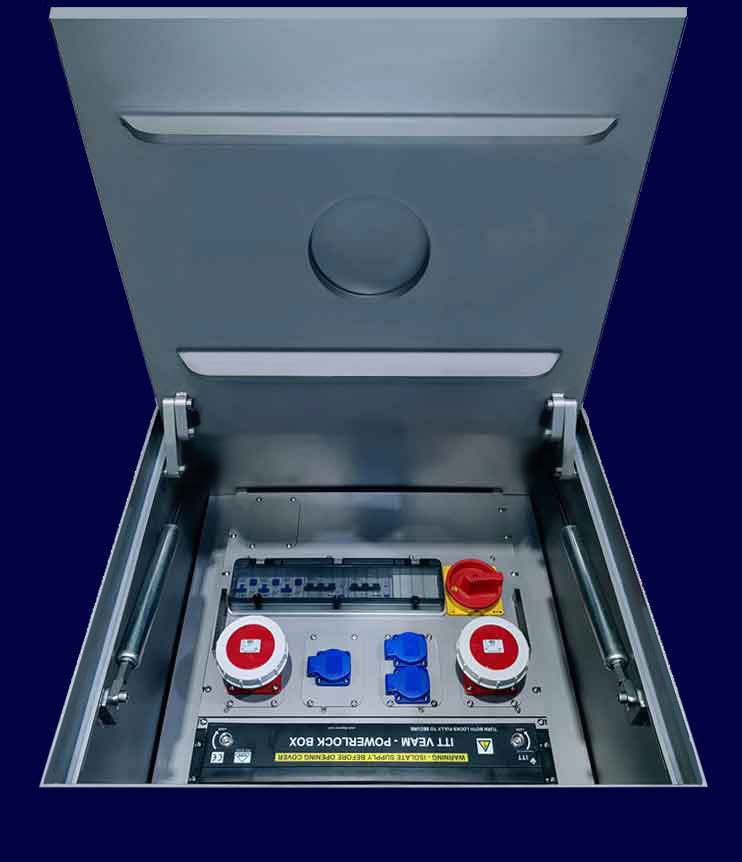

StarConnex Bodentank 19 Zoll Deckel scharniert

ABMESSUNGEN:

600 x 600 mm / Höhe 600 mm

Lochraster für 13 HE, in breiterer Ausführung bis 26 HE

Material Edelstahl

Deckel scharniert und gasdruckfederunterstützt, LKW-fest und geschlossen wasserdicht IP68

Abb. zeigt Unterflur Tank als Bestückungsbeispiel, lieferbar auch ohne Bestückung

Dieser Bodentank, in der Luftfahrtbranche Floor Pit genannt, prädestiniert sich durch seine modulare Bestückbarkeit mit 19"-Racks aller Hersteller als universelle Boden-Versorgungseinheit in Hangars, Forschung und Industrie, sowie in Außenbereichen für Marktplätze und Eventflächen jeder Art.

Zuleitungen seitlich oder unterseitig:

Stufennippel

oder IPON Kabelverschraubungen

oder Verschraubungen für flexible Leerrohre max. M40

oder Stutzen für Leerrohre DN50, DN100, DN150, DN200

oder Mauerdurchführungen

19" Racks

StarConnex-19" Racks aus Edelstahl sind in IP54, IP66 und wasserdicht IP68 lieferbar, leer oder individuell für den jeweiligen Bedarf ausgestattet. Leitungseinführungen sind standardmäßig rückseitig über IPON-Verschraubungen, Leerrohr-Anschlüsse, Durchführungsklemmen oder Steckverbinder möglich.

TYP
StarConnex 19" Modul-Rack

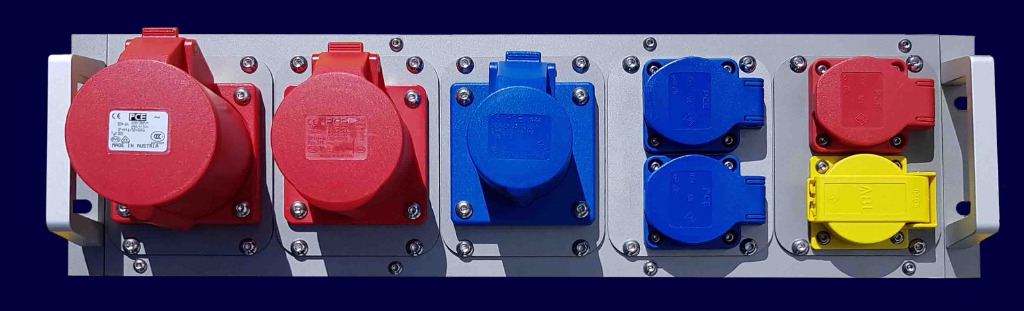

19-Zoll-Rack 3HE für modulare Bestückung

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm

Frontplatte mit 5 Bestückungs-Modulen Größe M3

Abb. zeigt Bestückungsbeispiel.

Aufgrund der doppelten Flexibilität, auf Rack-Ebene und Modul-Ebene, sind diese robusten Edelstahl-Racks prädestiniert für Bühnen-Technik, Veranstaltungs-Technik, Forschung und Seefahrt. Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind wasserdicht verschweißt.


Module Größe 3 finden Sie in großer Auswahl HIER.

1 C63A/5, 1 C32A/5, 1 C16A/3, 2 Schuko 16A/3 IP54 bl, 1 Schuko 16A/3 P54 rt, 2 RJ45 C6 ge.

Für Medien- und Steuerungstechnik liefern wir die Module mit Anschlüssen aller einschlägigen Hersteller, u.a. Axing, BJ, BTR, Dätwyler, Geiger, Harting, Neutrik, OBO-Bettermann, Rutenbeck, Siemens, Souriau, Telemecanique, Weidmüller.

TYP
StarConnex 19" CEE-Rack

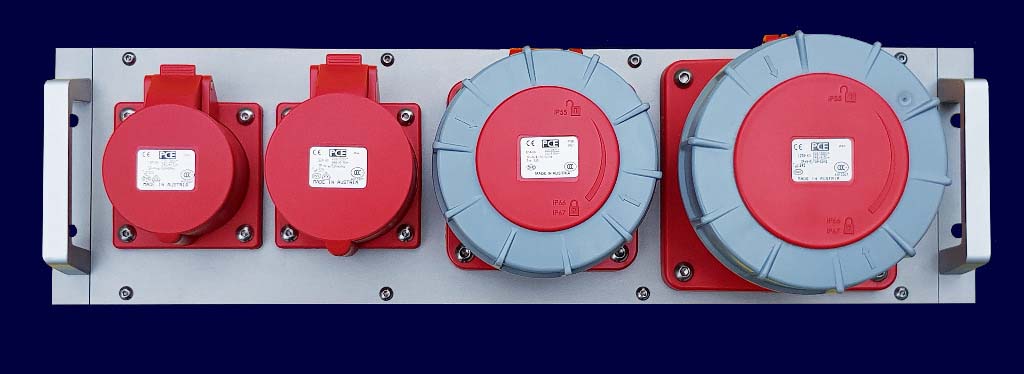

19-Zoll Starkstrom-Rack mit CEE-Steckdosen

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm


Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel.

Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind wasserdicht verschweißt.

1 C16A/5, 1 C32A/5, 1 C63A/5, 1 C125A/5

TYP
StarConnex 19" Verteiler-Rack
Edelstahl-Verteiler-Rack 19 Zoll 3 HE 22 TE mit Klappfenster

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm

Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel. Auch lieferbar mit 100 A Lasttrennschalter.

Rückseite: 4 Zuleitungs-Module Größe M3 oder
Kabelverschraubungen oder wasserdichte Steckverbinder
Die Gehäuse sind IP68 wasserdicht, die Klappfenster sind IP66/67

IP698 Normschienen-Verteiler 18 TE mit FI-Schalter und Leitungsschutzschaltern

TYP
StarConnex 19" Rack IP68

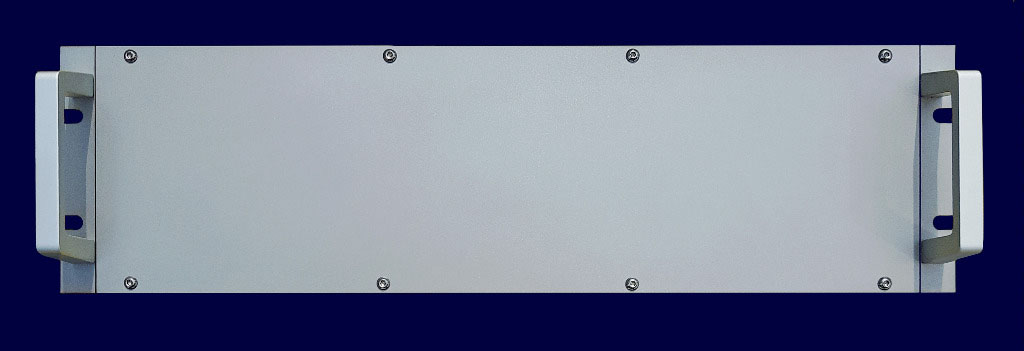

Leeres 19"-Rack mit Frontplatte 3-HE Edelstahl wasserdicht IP68

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm, in allen Formaten lieferbar

Wasserdichtes Edelstahl-Leer-Rack zur individuellen Bestückung. Die Gehäuse sind IP68 wasserdicht.
Frontplatte geschlossen zur eigenen Bearbeitung oder mit Ausschnitten nach Kundenvorgabe.



Rückseite: geschlossen verschweißt oder
4 Zuleitungs-Module Größe M3 oder
wasserdichte Steckverbinder



TYP
StarConnex 19" Druckluft-Rack

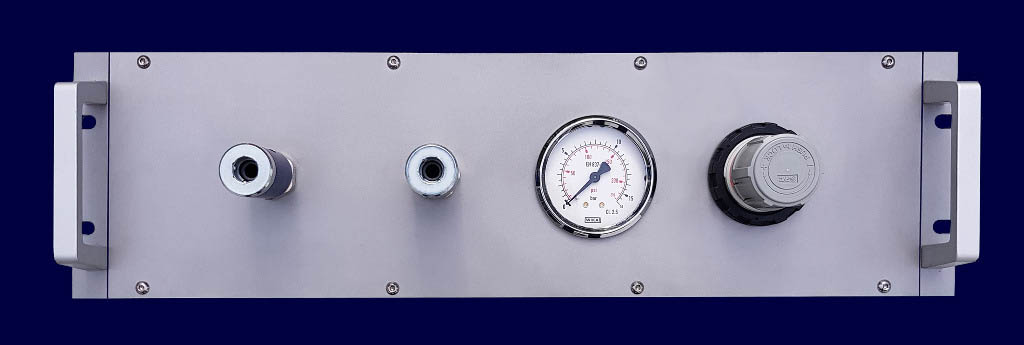

19-Zoll-Druckluft-Rack mit Regler, Druckanzeige und Sicherheits-Druckluftkupplungen

ABMESSUNGEN:
B 19" / Höhe 3 HE / Tiefe 100 mm,
in allen Formaten lieferbar

Frontplatte als 1 Bestückungs-Modul 19" 3 HE

Abb. zeigt Bestückungsbeispiel.



Konfiguration nach Erfordernis

Druckregler, Manometer, Druckluft-Sicherheitskupplungen

Haben Sie Fragen? Nehmen Sie Kontakt mit uns auf.
