19" Vloertanks
Wanneer 19" rekken moeten worden ondergebracht in aircraft hangar vloeren, holle vloeren of buitenruimtes, bieden StarConnex 19" tanks de beste voorwaarden. Waterdicht gelaste roestvrijstalen behuizingen met optionele scharnierdeksels voor 13 tot 26 eenheiden zijn de oplossing voor elke 19" technologie in de vloer.
BEND
AFMETINGEN:
600 x 600 mm / hoogte 85 mm

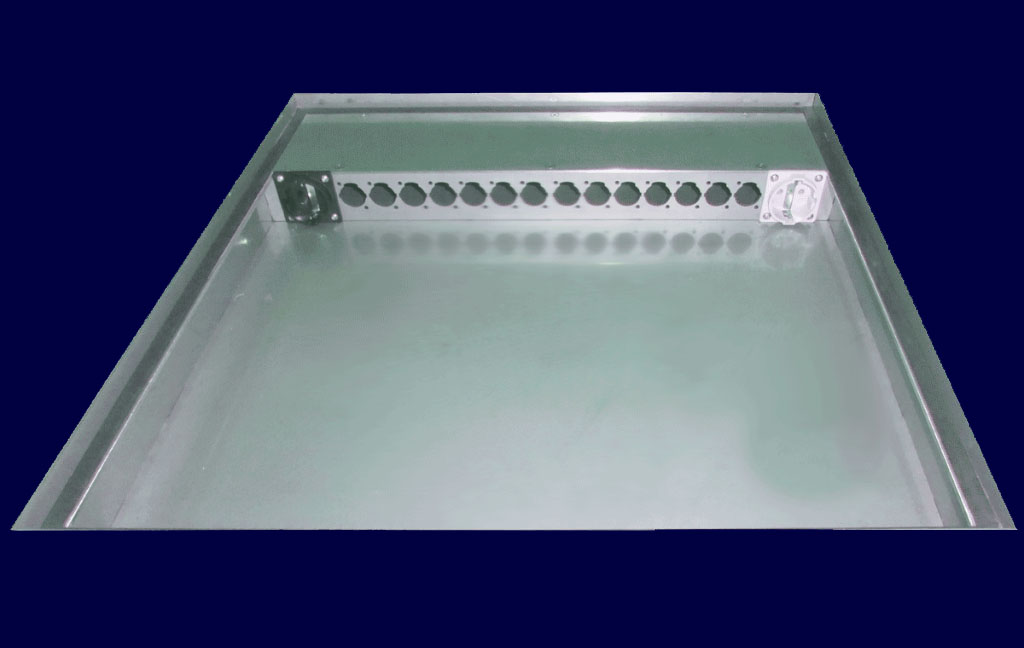

Gatenraster voor 1 hoogte-eenheid / diepte 90 mm Aansluitrichting horizontaal. Auto-proof en gesloten waterdicht IP68. Illustratie toont voorbeeld met 2 Schuko stopcontacten en een frontplaat 14 x gatenpatroon Neutrik D-vorm.
Voedingskabels zijdelings getrapte nippel of IPON-kabelwartels of wartels voor flexibele leidingen max. M32
BILLINGS
AFMETINGEN:
600 x 600 / hoogte 200 mm

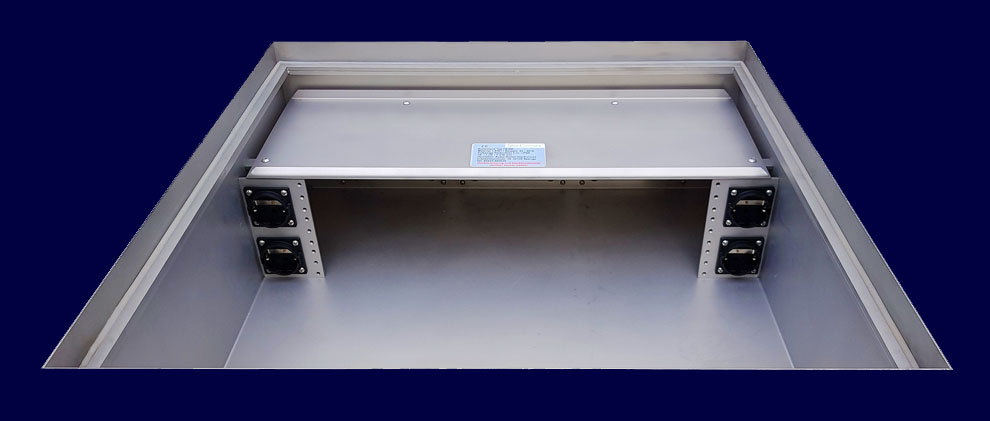

Gatenraster voor 3 hoogte-eenheiden / diepte 90 mm. Aansluitrichting horizontaal. Auto-proof en gesloten waterdicht IP68. Illustratie toont voorbeeld met 4 Schuko stopcontacten en plaats voor een rek met 3 hoggdte-eenheiden.
Voedingskabels aan de zijkant of onderzijde getrapte wartels of IPON-kabelwartels voor flexibele leidingen max. M32
BOSTON
AFMETINGEN:
600 x 600 mm / hoogte 600 mm
Gatenraster voor 13 hoogte-eenheden. Lid scharnierend of uitneembaar, vrachtwagenbestendig en gesloten waterdicht IP68.

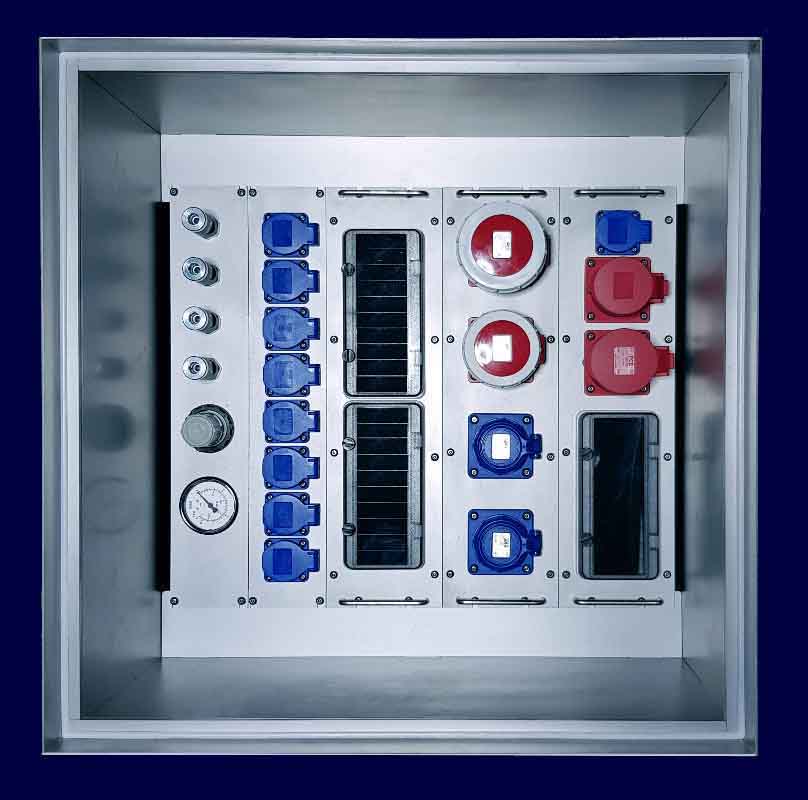

Foto toont voorbeeld van een uitrusting, tank kan ook zonder rekken worden geleverd.
Voedingskabels aan de zijkant of onderzijde getrapte wartels of IPON-kabelwartels voor flexibele leidingen max. M32
BOSTON
AFMETINGEN:
600 x 600 mm / hoogte 600 mm
Rooster voor 13 HE, in bredere versie tot 26 HE.
Materiaal roestvrij staal

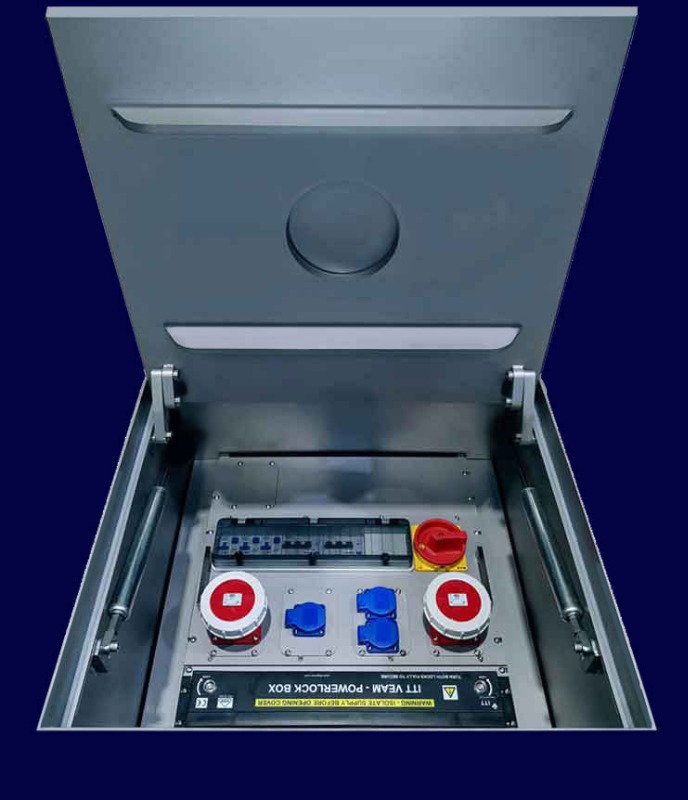

Deksel scharnierend en met gasveer ondersteund, truck-proof en gesloten waterdicht IP68
Afb. toont voorbeeld van een uitrusting, ook leverbaar zonder uitrusting
Deze vloertank, Floor Pit genoemd in de luchtvaartindustrie, is voorbestemd als universele vloeraanvoerunit in hangars, onderzoek en industrie, maar ook in buitenruimtes voor marktplaatsen en evenementenruimtes van welke aard dan ook, dankzij de modulaire opbouw met 19" rekken van alle fabrikaten.
Toevoerleidingen aan de zijkant of aan de onderkant via muurdoorvoeringen, IPON-kabelwartels of connectoren voor lege buizen DN50, DN110, DN150 of DN200.
19" Recken
StarConnex 19" roestvrijstalen rekken zijn verkrijgbaar in IP54, IP66 en waterdicht IP68, leeg of individueel uitgerust om aan specifieke eisen te voldoen. Kabelinvoer is standaard mogelijk aan de achterzijde via IPON-wartels, lege doorvoeraansluitingen, doorvoerklemmen of connectoren.
StarConnex 19" Module-Rek
AFMETINGEN:
19" / 3 hoogte-eenheiden / diepte 90 mm

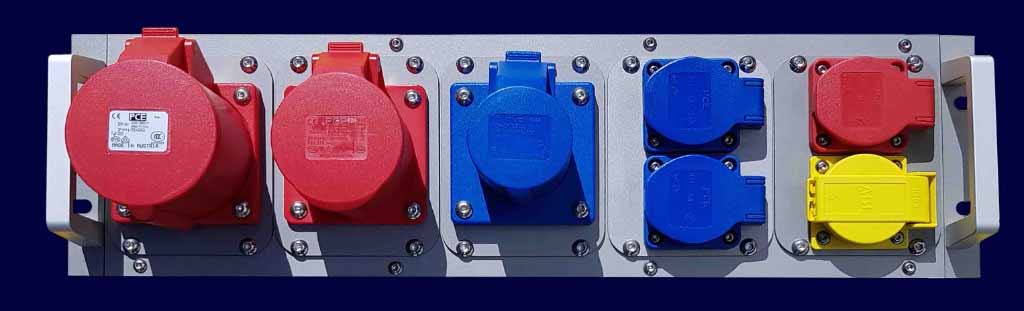

Frontpaneel met 5 modules maat M3. De afbeelding toont een voorbeeld van een uitrusting.
Achterzijde: 4 voedingslijnmodules maat M3 of kabelwartels of schroefklemmen. De behuizingen zijn IP54 of IP65 of waterdicht gelast IP68. U vindt een grote keuze aan modules maat 3 HIER.
1 C63A/5, 1 C32A/5, 1 C16A/3, 2 Schuko 16A/3 IP54 bl, 1 Schuko 16A/3 P54 rt, 2 RJ45 C6 ge
StarConnex 19" CEE-Rek
AFMETINGEN:
19" / 3 hoogte-eenheiden / diepte 90 mm

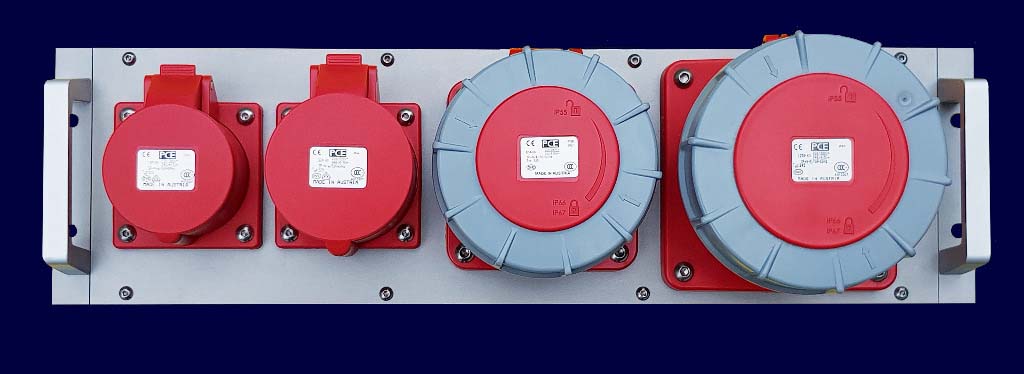

Frontpaneel als gezamenlijke module. De afbeelding toont een voorbeeld van een uitrusting.
Achterzijde: 4 voedingslijnmodules maat M3 of kabelwartels of schroefklemmen. De behuizingen zijn IP54 of IP65 of waterdicht gelast IP68. U vindt een grote keuze aan modules maat 3 HIER
1 C16A/5, 1 C32A/5, 1 C63A/5, 1 C125A/5

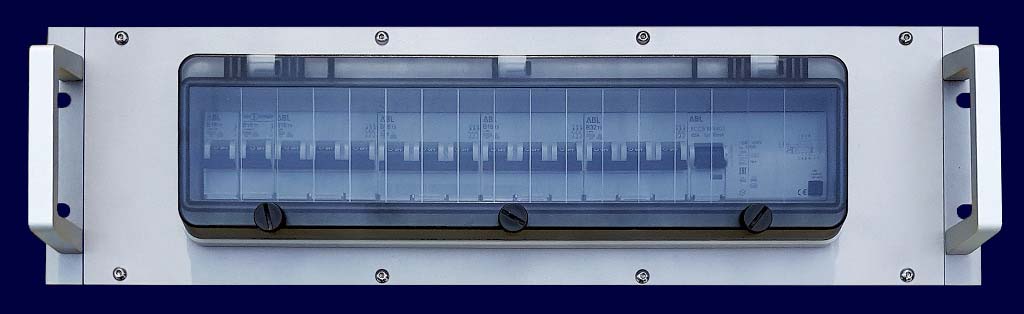

StarConnex 19" Verdeler-Rek
AFMETINGEN:
19" / 3 hoogte-eenheiden / diepte 90 mm
Frontpaneel als 1 module 19" 3 hoogte-eenheden met kijkvenster max. 23 delingsunits voor aardlekautomaten etc.
De afbeelding toont een voorbeeld van een uitrusting.
Achterzijde: 4 voedingslijnmodules maat M3 of kabelwartels of schroefklemmen of waterdichte connectoren. De behuizingen zijn IP54 of IP65 of waterdicht gelast IP68.
StarConnex 19" Rek IP68 leeg

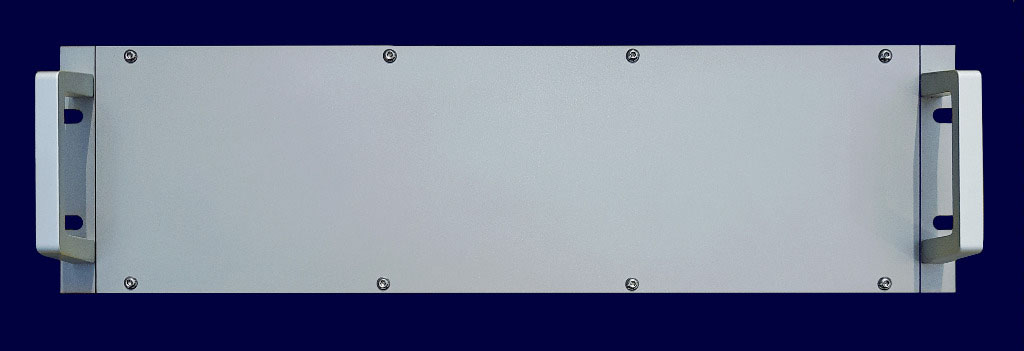

Waterdicht roestvrij stalen leeg rek voor individuele assemblage.
De behuizing is IP68 waterdicht, frontplaat als 1 montagemodule.
Achterzijde: 4 voedingslijnmodules maat M3 of kabelwartels of schroefklemmen of waterdichte connectoren.
StarConnex 19" Perslucht-Rek
AFMETINGEN:
19" / 3 hoogte-eenheiden / diepte 90 mm

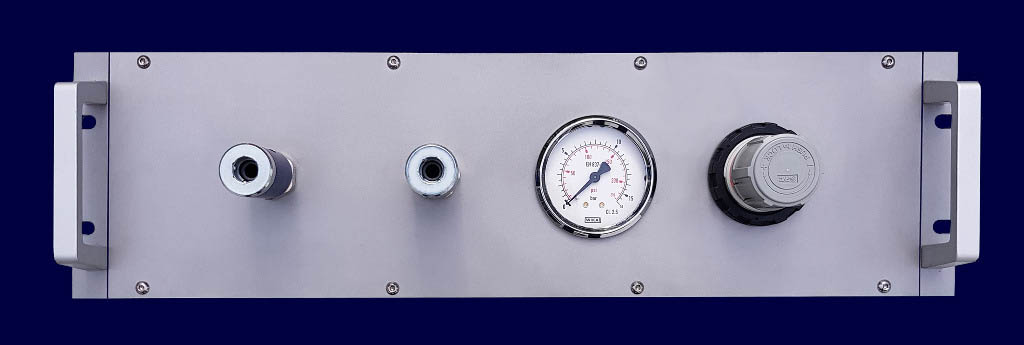

Frontpaneel als 1 module 19" 3 hoogte-eenheden met perslucht-aansluitingen
De afbeelding toont een voorbeeld van een uitrusting.
Configuratie zoals vereist. Drukregelaar, manometer, persluchtveiligheidskoppelingen bij voorbeeld
